上一篇文章提到了Perceived Quality Plugin For Autodesk VRED(簡稱PQ Plugin)這一強大的工具軟件，專門為汽車造型設計師和感知質量工程師提供了一種全新的解決方案。
其通過自動高效的變形算法，可以幾分鐘內快速生成整車所有不同變化的間隙和面差，極大地提升了感知質量評審的效率。
這么專業強大的軟件，其實只需簡單的五個操作步驟即可輕松體驗整個工作流程。
第一步， 從 Excel 文件導入GAP/Flush測量數據。VRED打開待評審車輛模型數據后，在腳本菜單中找到PQ Plugin或在快速訪問欄右鍵選項中打開PQ Plugin界面。（通常通常情況下，該 Excel文件由 CAD軟件結合3DCS生成。）
數據導入成功后， Gap and Flush數據將列在左側樹形部件中。第二步，檢查/指定部件名稱并創建變形緩存。
右鍵單擊 Gap/Flush ID > Cache Panels。該功能將解析 VRED 場景圖中的所有部件名稱是否與Excel中匹配，以便創建變形緩存。找到兩個有效部件名稱的每個Gap/Flush將以綠色高亮顯示。否則將以紅色高亮顯示，需要在VRED中選擇正確的部件，右鍵單擊相應的部件名稱 > Set Part 1 / 2，重復這兩個步驟，直到所有線條都顯示為綠色。然后再次“Cache Panels”，整個變形緩存過程需要幾十秒的時間。
第三步，驗證 Gap/Flush數據
Show Measure Points顯示測量點，每個選定測量點用紅綠藍三色標識。
Show Direction Vector顯示方向矢量：顯示一個箭頭，指示測量點的方向，即間隙值的變形將沿此方向變形。
Show Morph Zone顯示變形區域：顯示一個紅色球體以指示變形區域，即球體內的所有頂點都將接受變形操作。球體外的頂點不會被變形。
每一個測量點在PQ Plugin中都可重新編輯，使目標物體進行變形，同時也可以編輯測量點所影響的變形范圍（紅色球體顯示變形區域）
Highlight Parts突出顯示部件：突出顯示與所選 Gap/Flush 相關的部件。

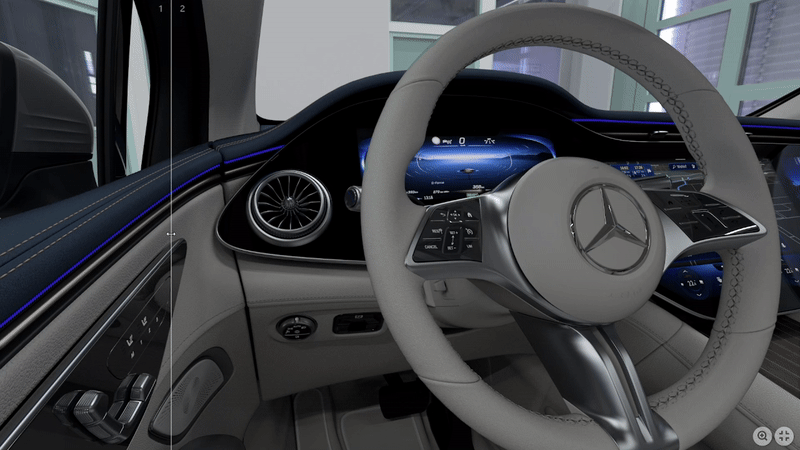

在需要變形的名稱上右鍵單擊Gap/Flush Variant，將變形結果添加到歷史記錄中，后續可通過單擊不同結果進行不同狀態實時方案對比。
在多個零部件裝配結構中，PQ Plugin利用Combination組合的功能，可以非常便捷地實現多個零部件在不同間隙/面差中帶來的不同效果展示。
通過演示窗口，自定義創建不同的組節點名稱，根據評測內容的需要便可以實現更適合評審順序的演示工作流。
如果習慣利用Vred中的變量集，同時利用保持單一視角展示不同的Gap/Flush變化，PQ Plugin可以通過一個命令輕松將組合變量同步到Vred變量中，最終實現更加便捷的感知質量評審。
是不是很簡單？想詳細了解體驗的話請聯系我們吧！
