產品概述

CoreTechnologie提供準確的3D CAD數據轉換軟件，已成為眾多技術先進公司在汽車、航空航天、機械工程及消費品行業開發復雜產品的必備工具。合作伙伴已超500家，深受業界信賴?！?/span>

CoreTechnologie公司的兩款軟件產品：

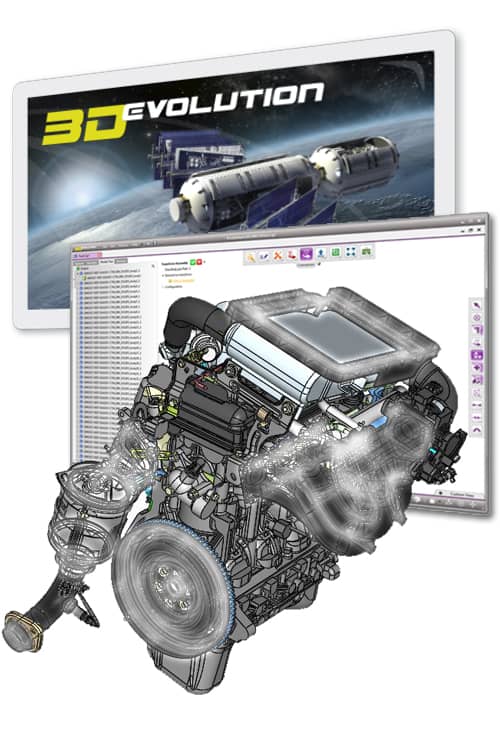

• 3D_Evolution：CAD轉換和互操作性工具，可以實現原生接口和基于特征的轉換、幾何簡化和有限元優化。

• 3D_Analyzer：CAD查看及分析工具，可以實現所有當前的CAD格式查看，3D模型分析。

功能特性

• 3D_Evolution

（1）CAD轉換器

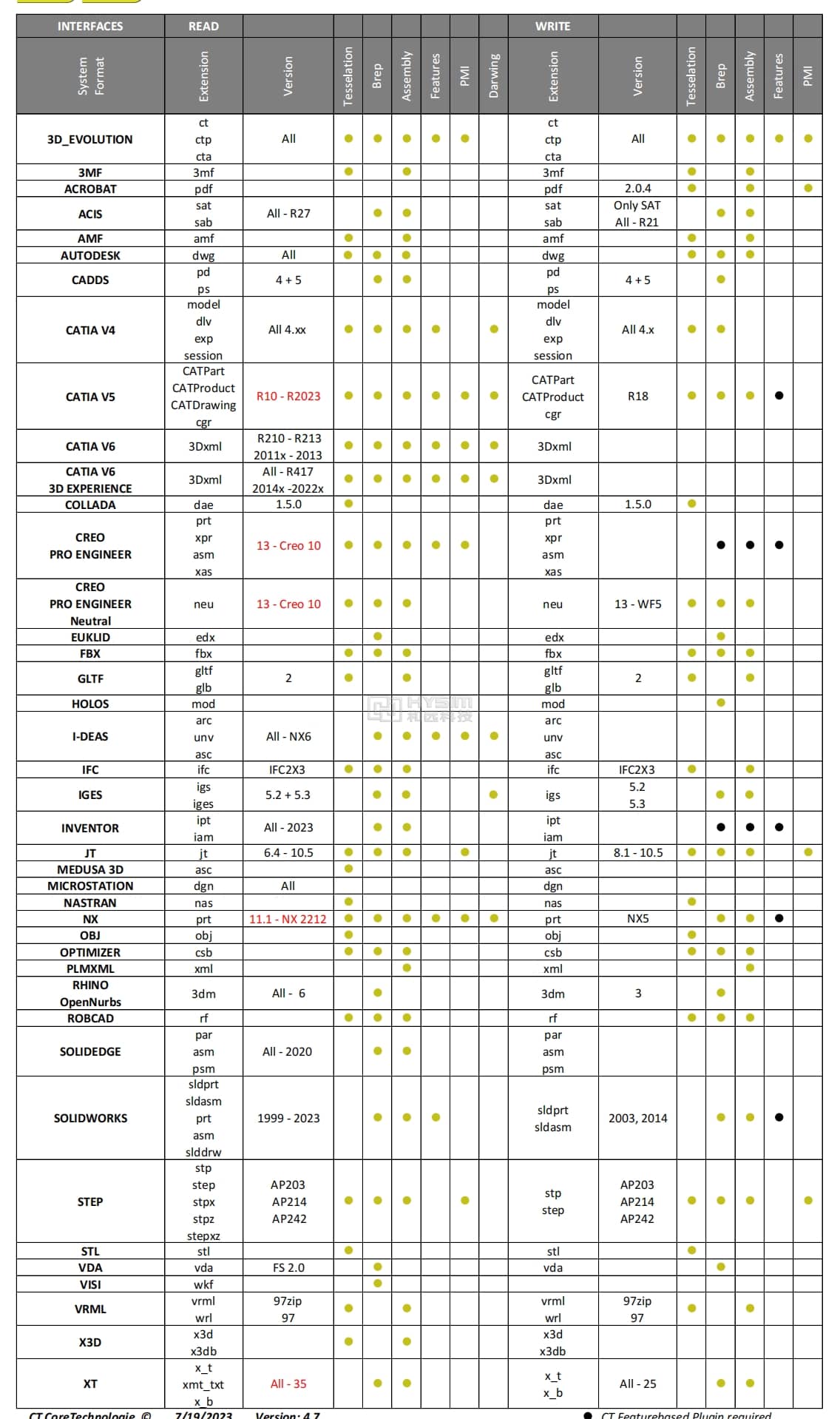

3D_Evolution可以實現獨立的CAD數據轉換24種主要格式，無需CAD許可證。其速度、準確性和CAD數據修復能力保證了VDA和SASIG認證的模型質量，并將MCAD互操作性提升到一個新的水平。

（2）JT轉換器

JT轉換器使用PLMXML和STEP AP242結構接收和發送戴姆勒J(rèn)T數據。3D_Evolution的JT供應商模塊保證了一個簡單的認證和數據交換過程。3D_Evolution是由戴姆勒認證，并支持所有JT戴姆勒標準。非常大的組件可以處理令人印象深刻的性能和自動修復確保較好的模型質量。

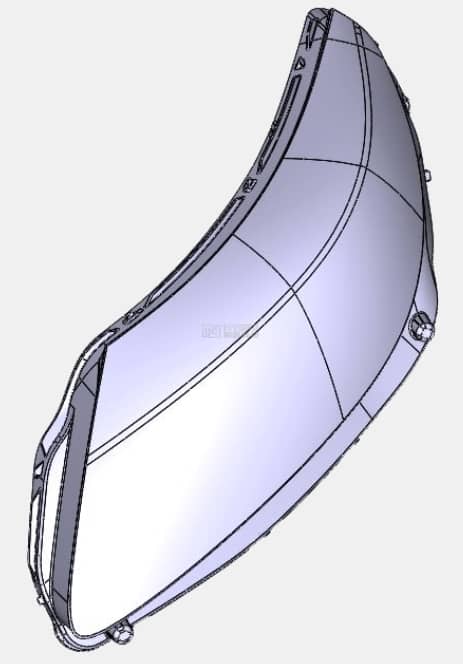

（3）基于特征的轉換

基于特征的CAD數據轉換包括全功能歷史和參數化模型。3D_Evolution獨特的技術可用于CATIA, NX, CREO, SolidWorks和Inventor等主要三維軟件，并轉換所有可行的CAD模型。特征歷史樹和參數的轉換零部件轉換帶有約束和注釋的功能草圖3D PMI和元數據的轉換本機讀取器直接從二進制文件中提取整個歷史、特征和參數信息以及B-REP，而無需訪問生成CAD系統的許可證或API。為了實現無損轉換，3D_Evolution還對模型的歷史進行了自適應優化，充分考慮了目標CAD系統的特征類型和數據結構。

（4）模型輕量化

3D_Evolution實現快速數據減少，以及保護您的專有技術。通過去除內部幾何形狀，Simplifier在幾秒鐘內創建高度簡化的3D模型，確保所有CAD，虛擬現實和DMU應用程序的良好處理速度。有36個不同的接口，如CATIA, NX, CREO, SOLIDWORKS, INVENTOR, STEP JT, IFC, FBX, OBJ等等。

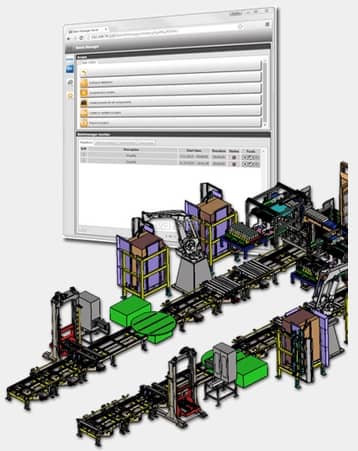

3D_Evolution可應用于數字樣機和虛擬工廠的優化模型告別過于詳細的3D模型，會優化在數字工廠規劃、仿真和數字模型中的工作流程。此外，CAD如機器的裝配結構和工廠布局可以轉換成功能結構進行仿真。

使用網格縮減功能，用于VR應用和工廠模擬的三角面模型數據減少了高達98%。生成包絡幾何和隨后的多邊形減少的兩步簡化過程使虛擬現實系統中的快速圖像構建和大型工廠布局的順利處理成為可能。

（5）FEM 工具

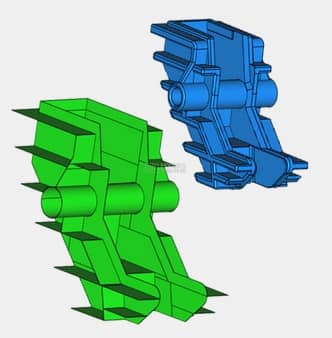

3D_Evolution提供了特征，中間面和模型清理功能，以優化CAD模型的CAE仿真，彌合CAD和CAE模型之間的差距，在每個仿真環境中架起了CAD和CAE之間的橋梁。

模型清理和去特征功能，實現快速和自動去除圓，倒角，孔，字母和內部幾何圖形。強大的直接建模功能和集成的CAD模塊允許操作和生成幾何形狀，而無需回到CAD系統。此外，成熟的清理功能以快速、易于使用和高度自動化的方式解決CAD模型上的間隙和重疊元素等質量問題。

3D_Evolution自動修剪和連接產生的中間面，以實現一個板體。完全或半自動化的過程有效地減少了創建中端面的時間和精力，且可以計算原始實體的壁厚，附加到中面模型上，并以特定的Nastran格式保存。

• 3D_Analyzer

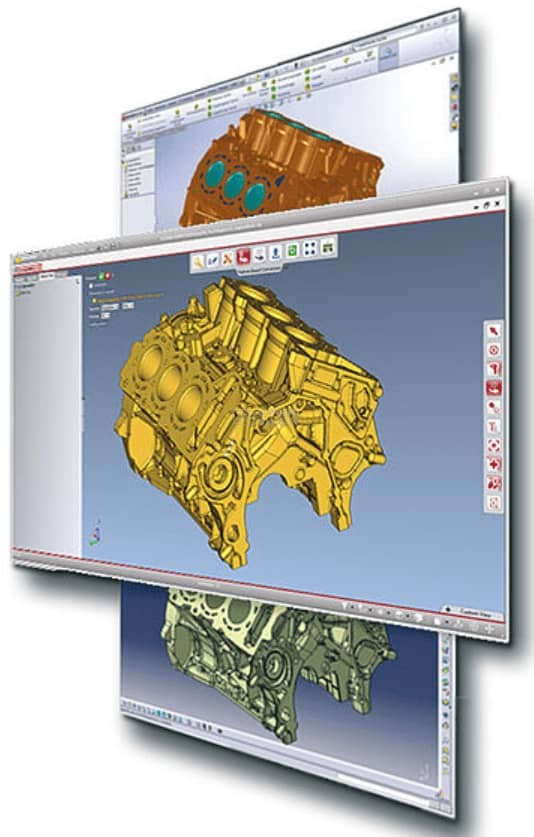

（1）專業CAD查看器3D CAD查看器

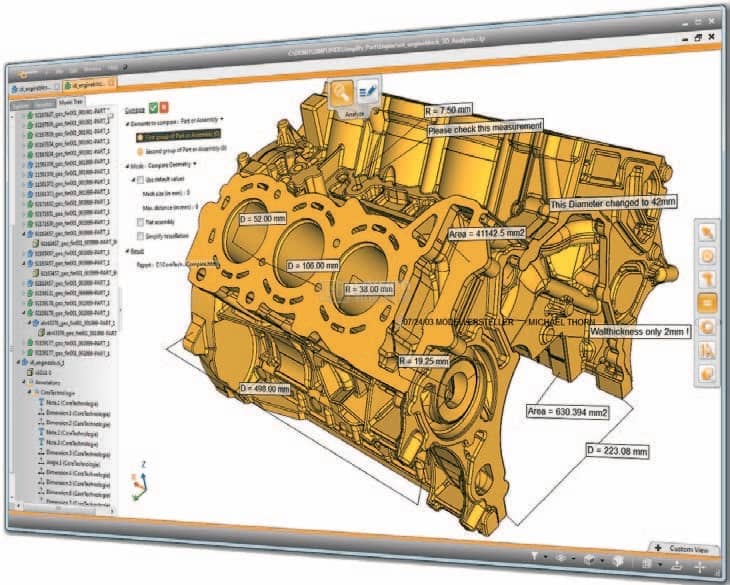

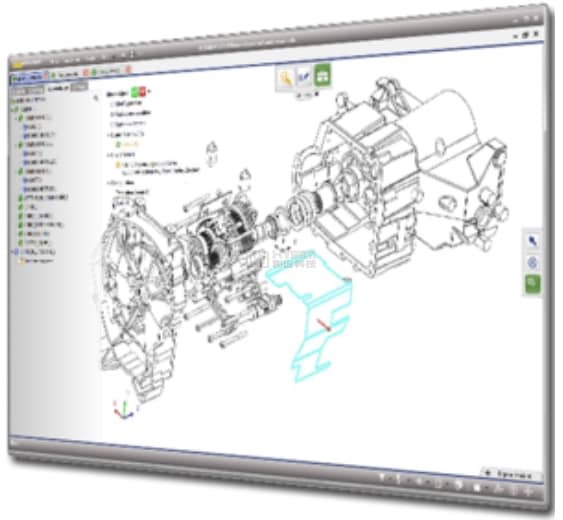

查看和分析所有主要的本地和標準CAD格式的模型，包括裝配體-零部件結構、B-REP、鋪層、特征、參數和注釋等內容?；贐-REP模型的測量、切割和注釋功能?？焖賱?chuàng)建具有自動和手動功能的爆炸視圖。

（2）先進的分析

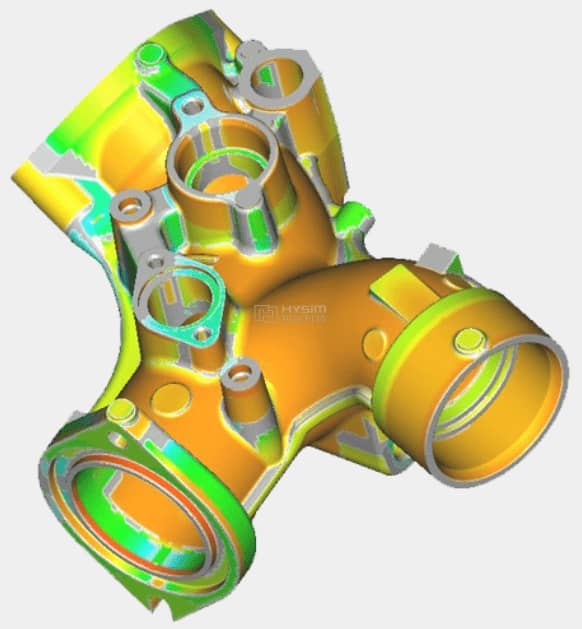

3D_Analyzer不僅是所有主要CAD格式的查看器，還提供了廣泛的易于使用和強大的3D檢查計算，如幾何形狀的比較，PMI和裝配結構，碰撞和間隙檢測以及壁厚，草稿和凹邊分析。

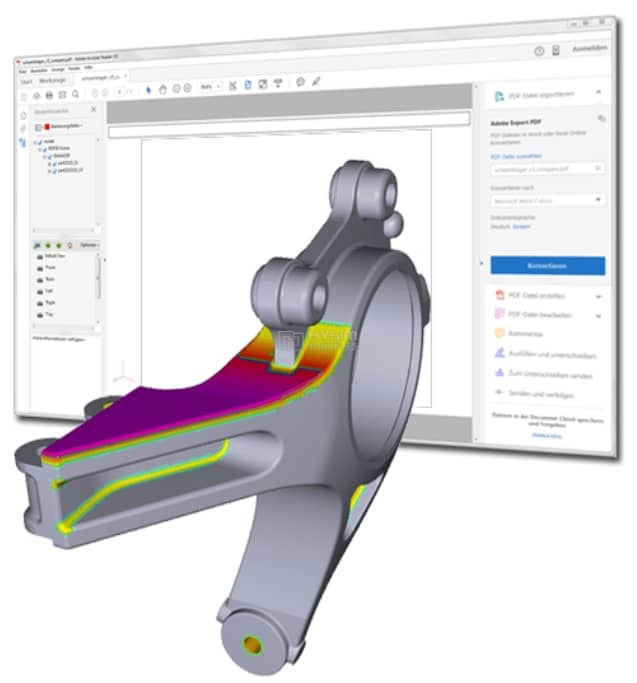

（3）3D PDF轉換器

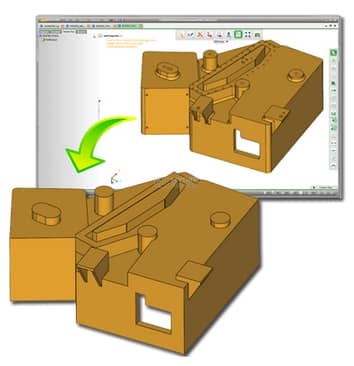

可以輕松地將CAD文件導出為3D-PDF格式，還可以將分析結果保存為3D-PDF并使用標準的Adobe Reader讀??；使用3D_Analyzer中可用的注釋功能，向3D-PDF添加信息和測量，甚至分析功能的結果也可以很容易地保存，以更改幾何形狀或可見的關鍵區域。

合作客戶

?
