TechViz公司開發了一套基于OpenGL（而非針對某個應用程序）的可視化解決方案，其目的是幫助目前工業流程中通用的軟件彌補以下問題：

* 大多數3D應用程序本身不提供多通道展示功能

* 虛擬現實系統只允許少數部門使用

* 完成VR展示需要學習其他軟件和建立專業團隊

* 海量工業模型效能低下，無法實時交互展示

* 應用程序界面與VR模式不能自由切換

* 為了實時渲染展示而進行工業模型的輕量化處理，容易丟失關鍵數據

圖1? Techviz架構

　　Techviz軟件可直接截取OpenGL流數據，實時獲取三維模型的圖元信息，并將其分發給渲染節點，各渲染節點同步渲染虛擬現實系統中各個角度的視覺畫面，共同構成一幅完整的虛擬現實場景。傳統的3D CAD軟件通常采用OpenGL做為底層的圖形渲染引擎，Tech viz獨特的架構，使得它支持兩百多款基于OpenGL的應用程序，包括工業領域常用的CAD軟件。

　　由于 易學易用，無需配置專職技術工程師

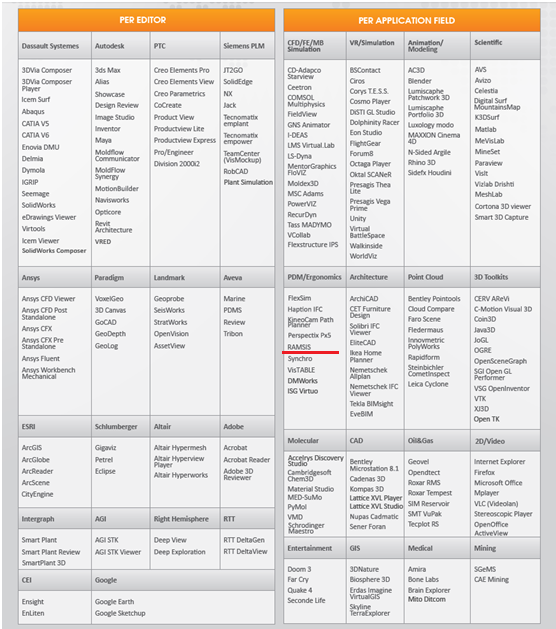

圖2? Techviz支持的軟件列表

Techviz軟件功能模塊?

　　1.TechViz XL Driver?多通道顯示基礎平臺?

　　TechViz XL以圖形圖像處理技術為基礎，可以直接將當前工作中使用的應用程序進行超高分辨率的可視化，而且支持多種VR顯示方案（包括頭戴式顯示器、單通道立體顯示系統、多通道立體顯示系統、電視墻、CAD WALL 、CAVE 、DOME … …），并可對顯示圖像進行軟件邊緣融合處理，輕松的創建1：1等比例顯示畫面。同時也可以為無立體功能的3D應用程序創建主動和被動立體畫面，在可視化過程中可在應用程序中進行修改；可以將CAD的本地?cái)?shù)據、龐大模型以及腳本數據合成到一個場景之中進行審核；可以實時地在同一畫面中顯示不同3D應用軟件的多個3D場景。?

　　TechViz XL可直接或者通過VRPN接入各種VR硬件設備，結合導航功能（Navigation Option）和跟蹤功能（Tracking Option），可以進行視角導航、位置跟蹤、設備定位等交互式操作。?

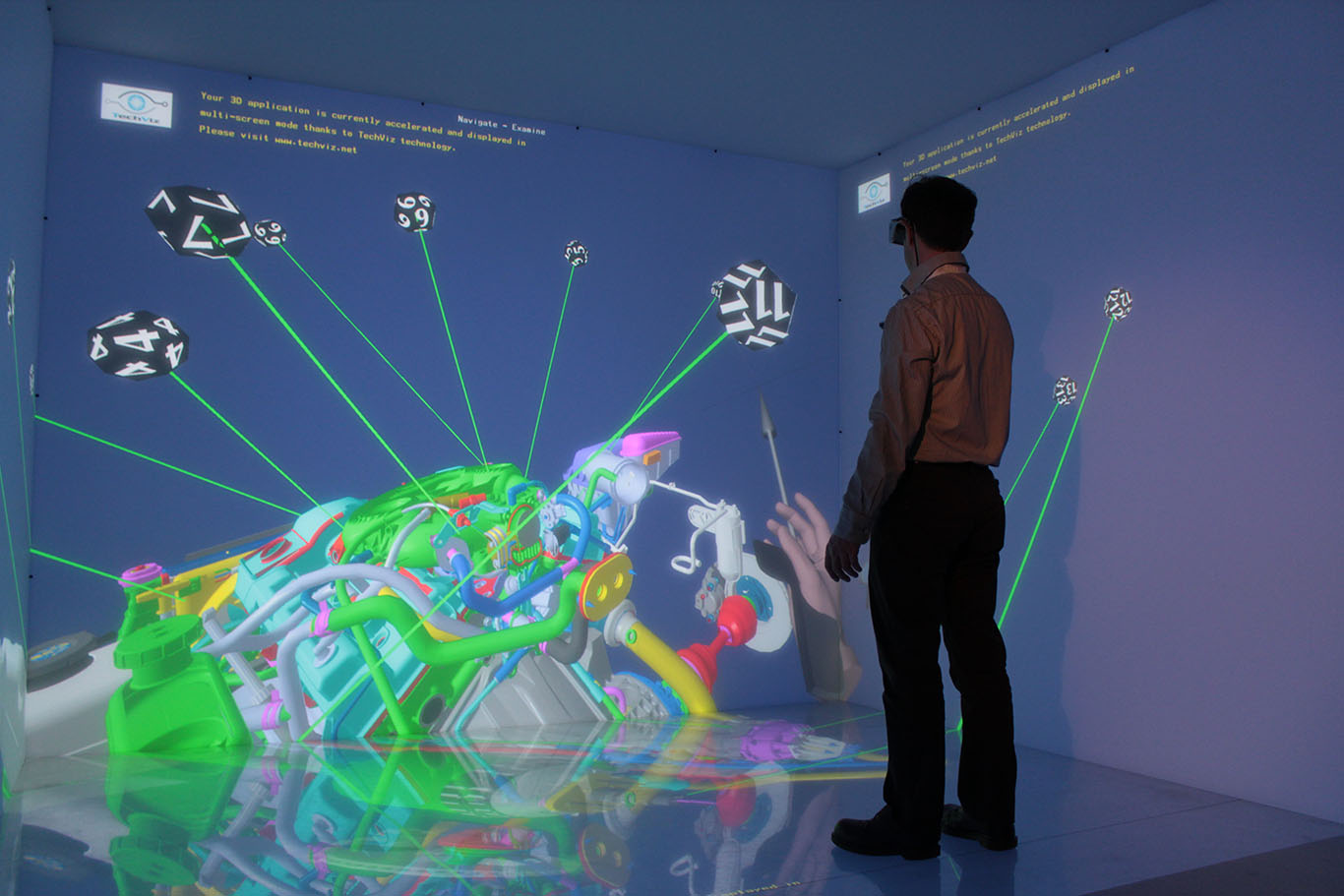

圖3? Techviz應用于CAVE系統

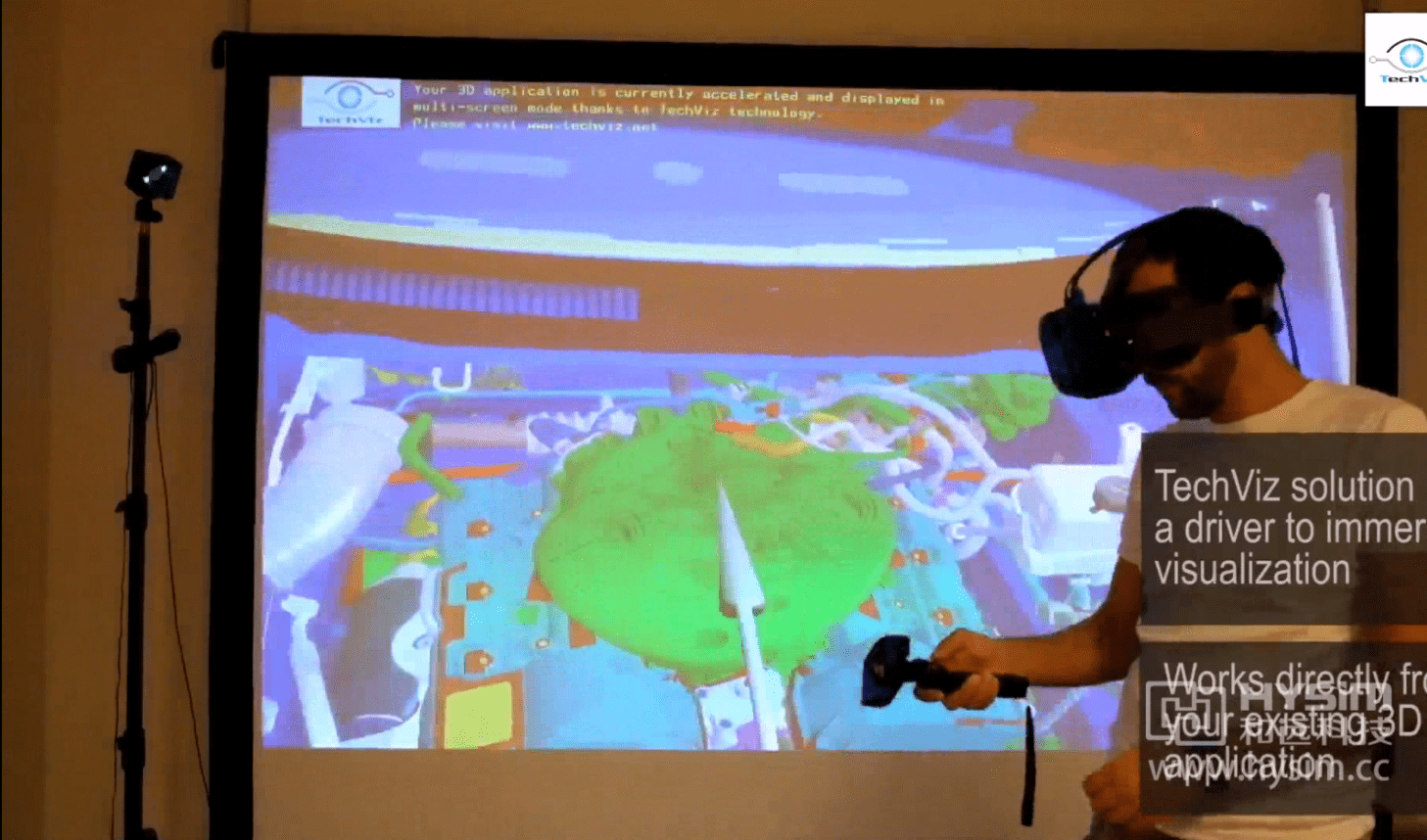

圖4? Techviz用于虛擬現實頭盔

　　2.Navigation Option?基本導航模塊?

　　在基本導航功能模塊下，用戶可以在顯示系統中使用三維鼠標、游戲手柄或飛行搖桿等操控設備對系統視角或產品模型進行自由導航，還可以將應用程序的功能命令與設備進行關聯，進行軟件功能操作和產品模型操控。?

　　3.Tracking Option 跟蹤模塊?

　　在跟蹤功能模塊下，用戶可以結合的運動跟蹤系統（如A.R.T.，Intersense，Vicon...）進行人體位置跟蹤或設備位置導航，可以為現有的3D應用程序創建沉浸式體驗，而且適用于多種顯示系統（被動立體顯示器，主動立體顯示器，投影幕，全息式工作臺，頭戴式顯示器，CAVE...)。?

　　4.DMU數字樣機評審??

　　DMU允許用戶直接在模型上使用導航定位設備。它的功能包括書簽記錄，測量模型兩點間距，剖切面和縮放，互動屏幕快照，隱藏和顯示零部件，在模型上放置粘性注釋。

　　書簽功能，用戶可以錄制了一套模型位置視圖，并在另一審查會議上應用討論。?

　　測量功能，用戶可以在模型上選擇兩個點，并測量這兩點間的距離。?

　　切面功能，用戶可以放置和移動剖切面，來觀察被切割模型內部的情況。?

　　縮放功能，用戶可以改變模型交互觀察的比例，從而得到更好的視角以及更詳細的信息。?

　　快照功能，用戶可以對當前模型視圖進行模型截圖，并保存為圖像文件（ JPG格式， png格式，gif格式...)。

　　隱藏和顯示零部件功能，用戶可以選擇交互一些地區的示范和隱藏他們有更深入的了解的重要組成部分的模型。?

　　注釋功能，用戶可以將交互式的注釋放置在模型上來指出具體的問題，便于在討論期間進行審查。?

　　5. Catia Connector

　　可以讓用戶在Catia產品結構中的物體和Techviz 虛擬裝配中的物體進行同步，同步完成后，Techviz中顯示的物體層次結構和名稱將和Catia中一樣。用戶在虛擬裝配模型選擇時，可以選擇不同層次結構的模型。

　　6.Human Body Tracking Option:?全身跟蹤模塊?

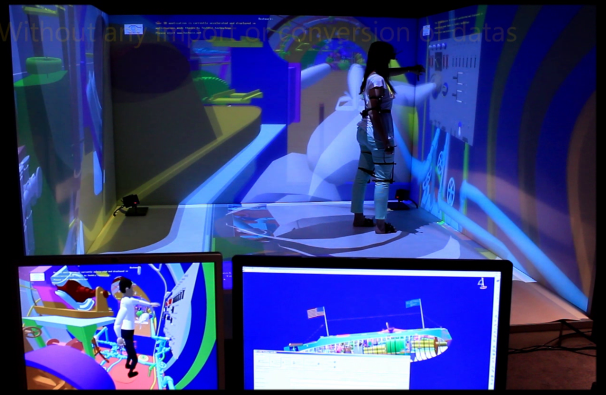

　　人體跟蹤模塊在場景中顯示一虛擬的人物模型，該模型受外部實時全身動捕設備驅動。可用于分析工作環境中的人因要素?？蛇_(dá)性分析。該模塊需要一套準確的全身動捕跟蹤硬件設備。結合虛擬裝配模塊，用戶可以檢查人體與場景的干涉情況。

圖5? 全身跟蹤模塊應用

　　7.Finger Tracking：手指跟蹤模塊

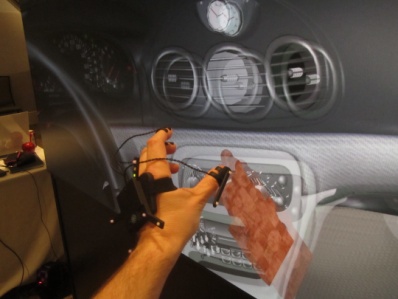

　　手指跟蹤模塊在場景中顯示一虛擬的手模型，該模型受實時手部動捕設備驅動?？捎糜诳蛇_(dá)性分析。該模塊需要一套準確的手指跟蹤硬件設備，如ART。結合虛擬裝配模塊，用戶可以檢查手與場景的干涉情況。

圖6? 手指跟蹤模塊應用

? ? ? 8. Virtual Assembly Option:?虛擬裝配模塊?

　　用戶通過虛擬裝配配件可以對模型的某個零部件進行交互式移動，看到拆裝過程中的碰撞情況并且對路徑進行記錄，可為再次裝配做進一步的研究?？梢詫?duì)用戶進行裝配、拆卸、維修、技術支持和操作培訓的訓練。?

　　9. 虛擬裝配：

　　該模塊在虛擬裝配模塊的基礎上擴展，零部件可以沿定義的軸向移動或旋轉，零件的位置信息可以顯示。零部件之間的運動約束可以定義。零件可以關聯到跟蹤目標，也可以改變零部件的尺寸。

　　10.Fusion Option:?多軟件耦合模塊?

　　融合配件可以實時的在同一畫面中融合顯示不同3D制圖軟件的多個3D場景。可以將CAD的本地?cái)?shù)據、龐大模型以及腳本數據合成到一個模擬器之中進行審核。?

　　11.Video Recording:?視頻錄制模塊?

　　視頻錄制配件可以幫助用戶將所有的動作以及模型導航視圖以電影（AVI）的形式記錄下來。可以幫助用戶進行任務報告的審查，培訓或制作產品文檔。

　　12 Stereo Video Recording：立體視頻錄制模塊??

　　 可以錄制左右或上下格式的立體視頻。

　　13.Collaborative Option：協同模塊?

　　TechViz協同模塊允許用戶在不同的工作地點共享同一虛擬場景。位于不同工作場所的用戶可以通過協同模式在虛擬場景中進行討論、分享和查看3D模型。用戶可以看到另一用戶的虛擬人物模型，并能通過交互設備進行操作，實時同步不同用戶操作狀態。

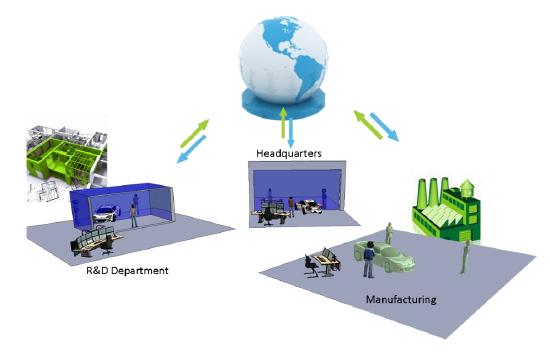

圖8? 虛擬現實系統協同概念

　　每一個平臺需要以下條件：

* Techviz 軟件系統和協同模塊

* 復制數據并本地加載

* 平臺間的網絡連接速度不低于1MB/s

* 音視頻會議系統

　　可視化系統可以基于不同的平臺，比如一個協同網絡可以由一個CAVE、powerwall和一個虛擬現實頭盔組成。

　　能加入到協同虛擬評審系統的平臺數大為50套。

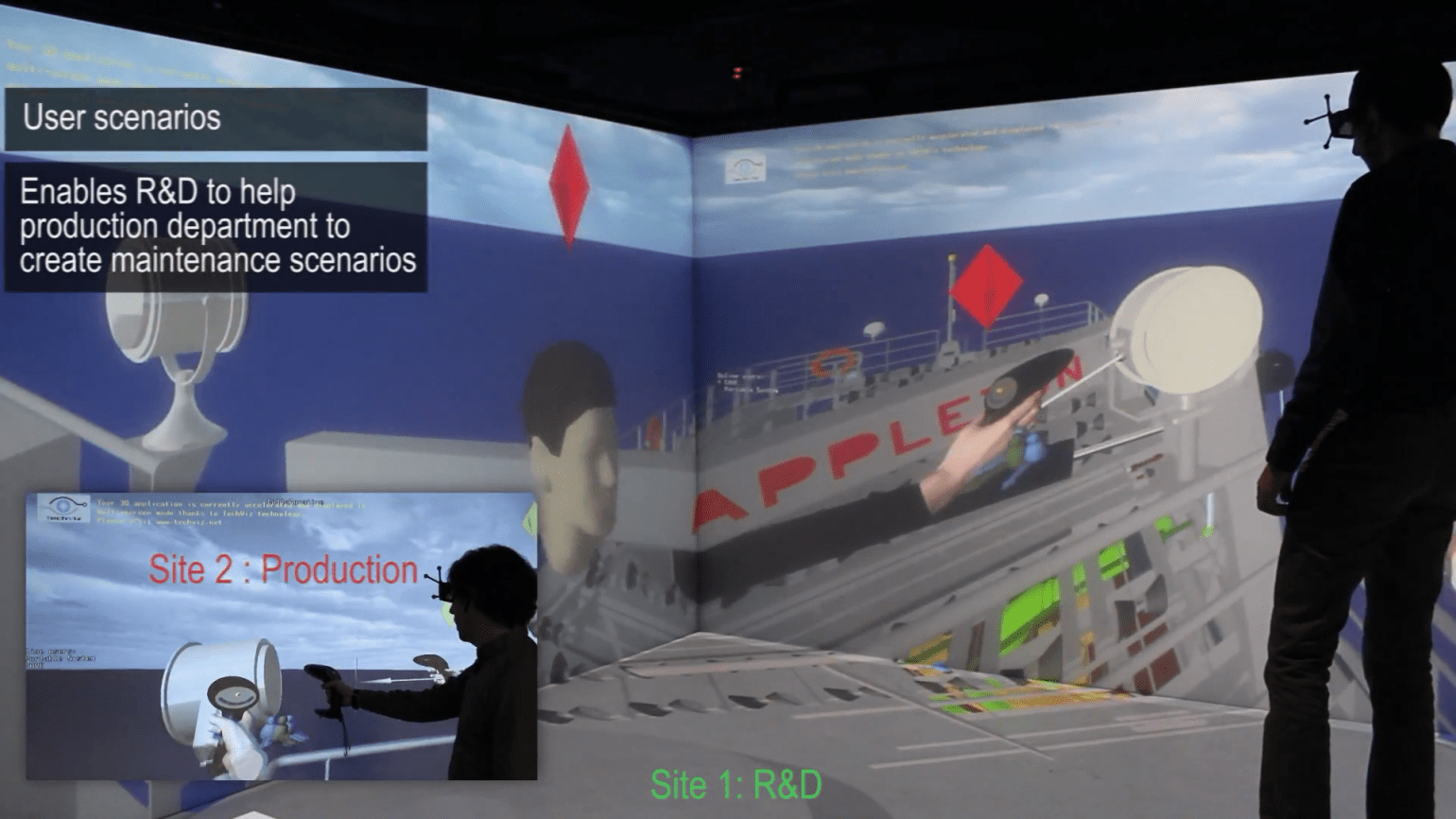

圖9? 遠程協同應用
