一、傳統設計中的痛點

線纜的開發設計是橫跨多專業多學科的龐大工程，通常會劃分為幾大階段逐次推進，由于每個階段的工作任務不同，所以在不同設計階段使用的工具也完全不同，由此導致整個設計流程中工程師常常要跨平臺協作，很容易出現數據孤島現象，造成不必要的資源浪費。在這種情況下，設計流程的規劃，資源的整合與傳遞以及先進設計工具的使用就尤為重要。

二、線纜設計仿真一體化解決方案

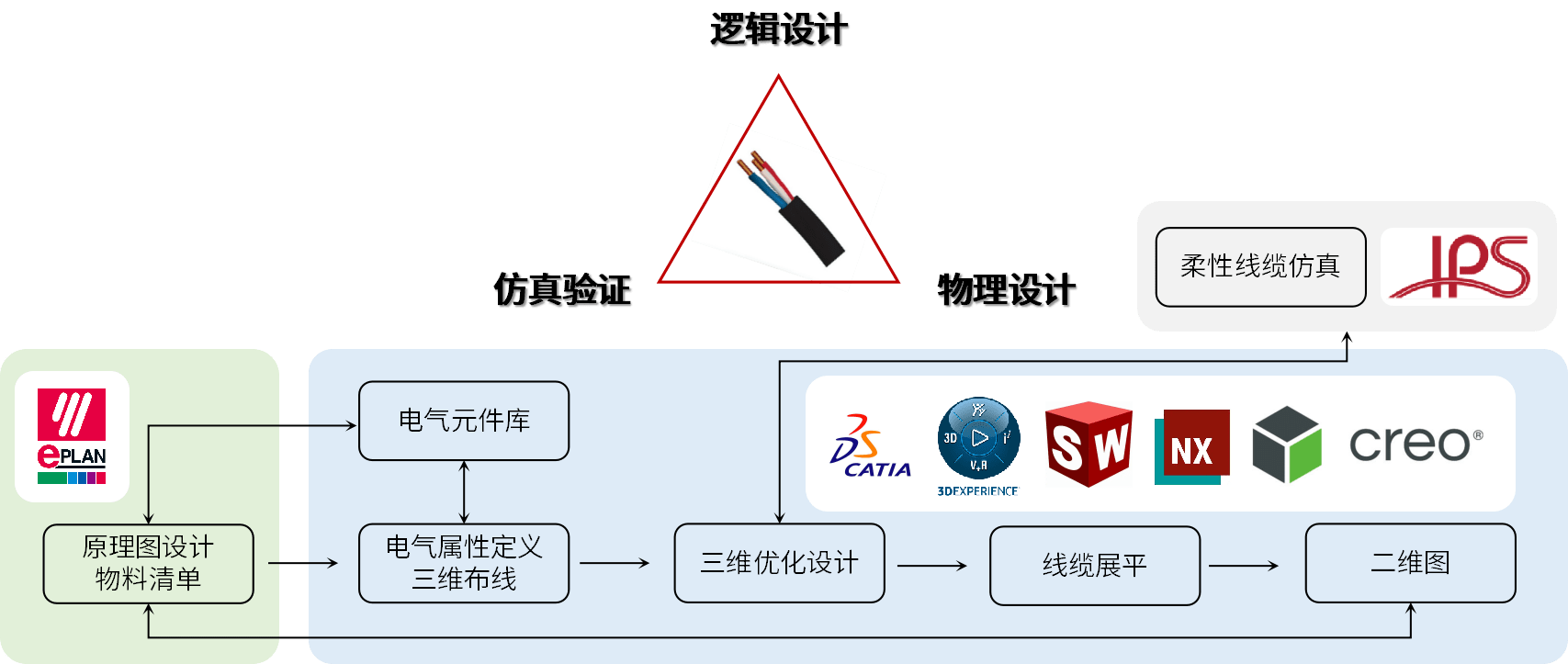

針對這種情況，北京和遠科技提供線纜設計仿真一體化方案，本方案涵蓋了自邏輯設計開始到二、三維數據發布的全設計過程，能夠?qū)崿F(xiàn)由二維到三維，由靜態到動態的轉變，整個設計流程傳遞順暢，驗證充分，能夠有效的提高效率，減少設計不合理的情況出現，降低驗證成本。

三、一體化方案優勢

1.原理圖設計

優勢1：豐富的電氣符號庫

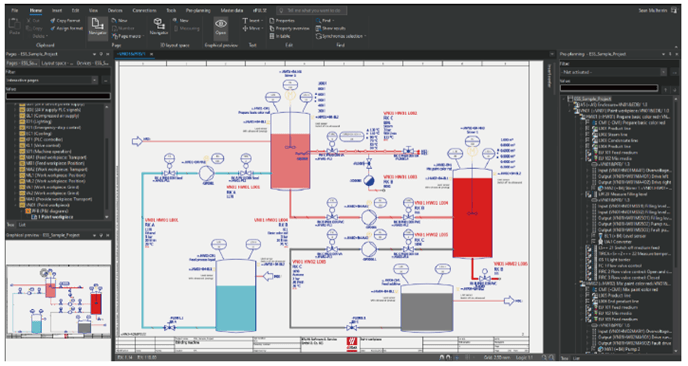

EPLAN內置了豐富的電氣符號庫，能快速搭建電路，還能自動生成連線、編號等內容。

優勢2：快捷的報表制作

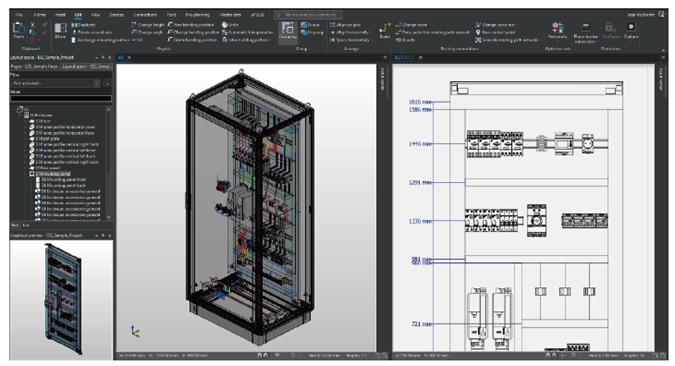

能夠根據原理圖自動生成各種報表，如物料清單（BOM）、端子圖、電纜清單等。這些報表可根據實際需求定制，且會隨著設計的修改自動更新。

2.三維設計

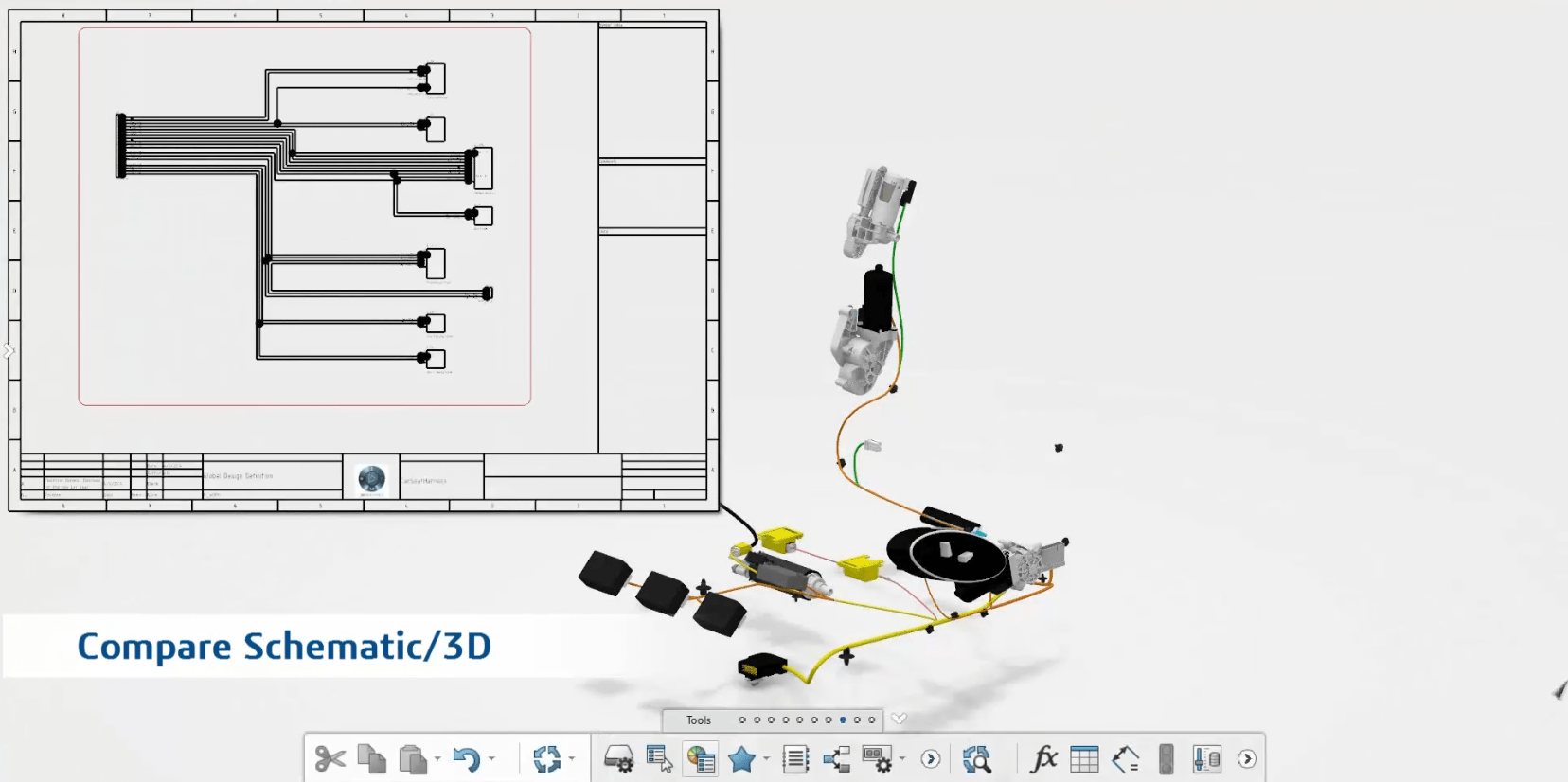

通過設計好的原理圖，在CAD軟件中建立三維模型，實現二維圖紙到數字樣機的轉化，方便線纜與其他系統在三維環境下進行集成設計與驗證。

優勢 1：基于原理的數據構建&快速同步

能夠根據物料清單與原理圖中布線和元器件的信息，結合電氣元件庫快速地構建三維模型，以直觀展現線纜在物理環境下的布置，同時可以獲得準確的線束直徑和長度，方便與其他系統進行協同設計及檢查校核；根據設計需求可以進行快速布線及線纜布置調整實現布置方案快速迭代。?

優勢 2：快捷的電氣元件庫

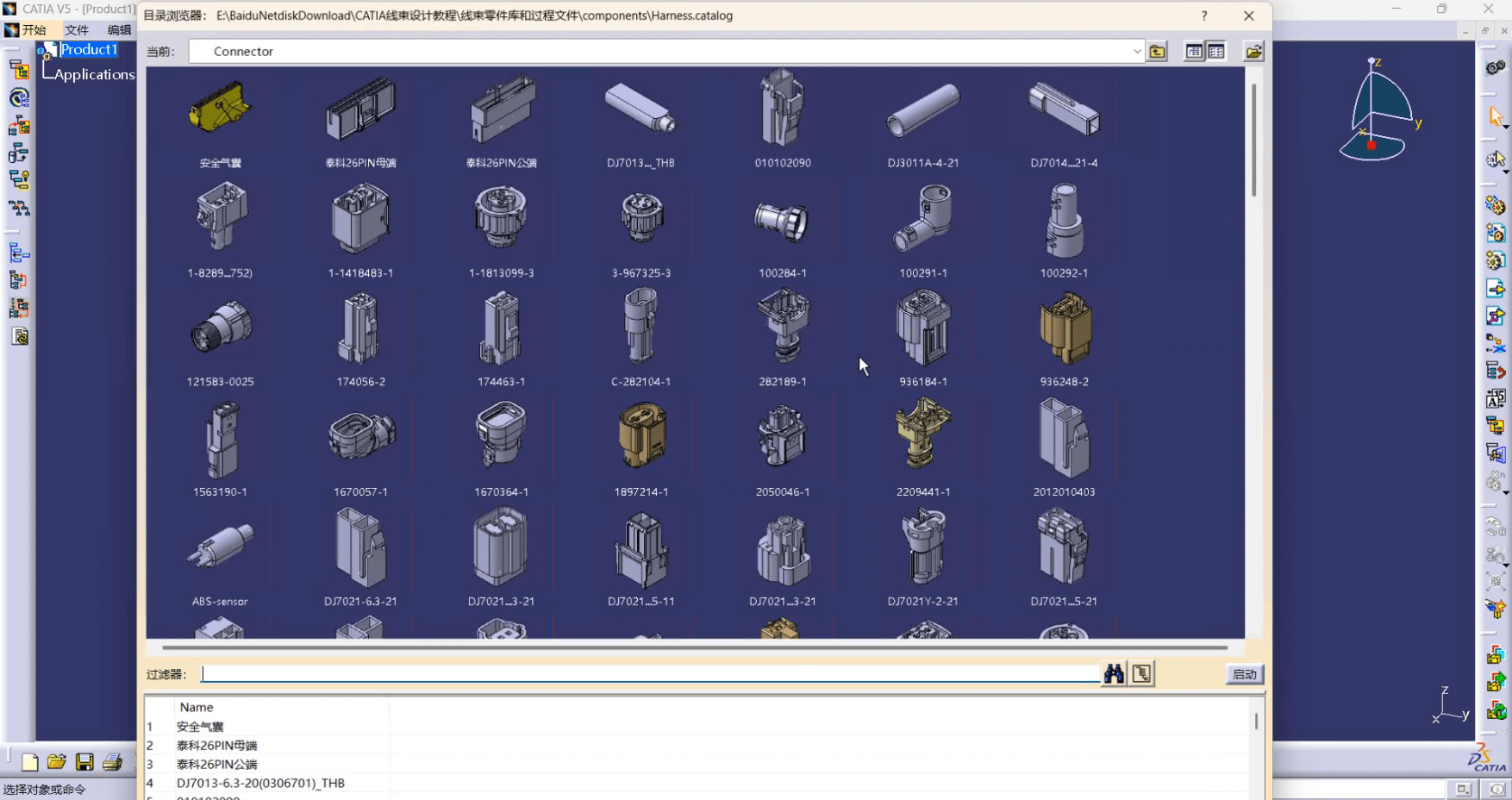

在CAD軟件中創建和管理包含電氣元件的目錄庫，庫可以基于現有三維數據進行擴展，使其帶有電氣屬性，從而能定義電氣組件，比如連接插頭和電氣設備；利用參數控制功能可以實現同一系列不同規格零部件的快速調用。

優勢 3：與三維同步的二維線束圖

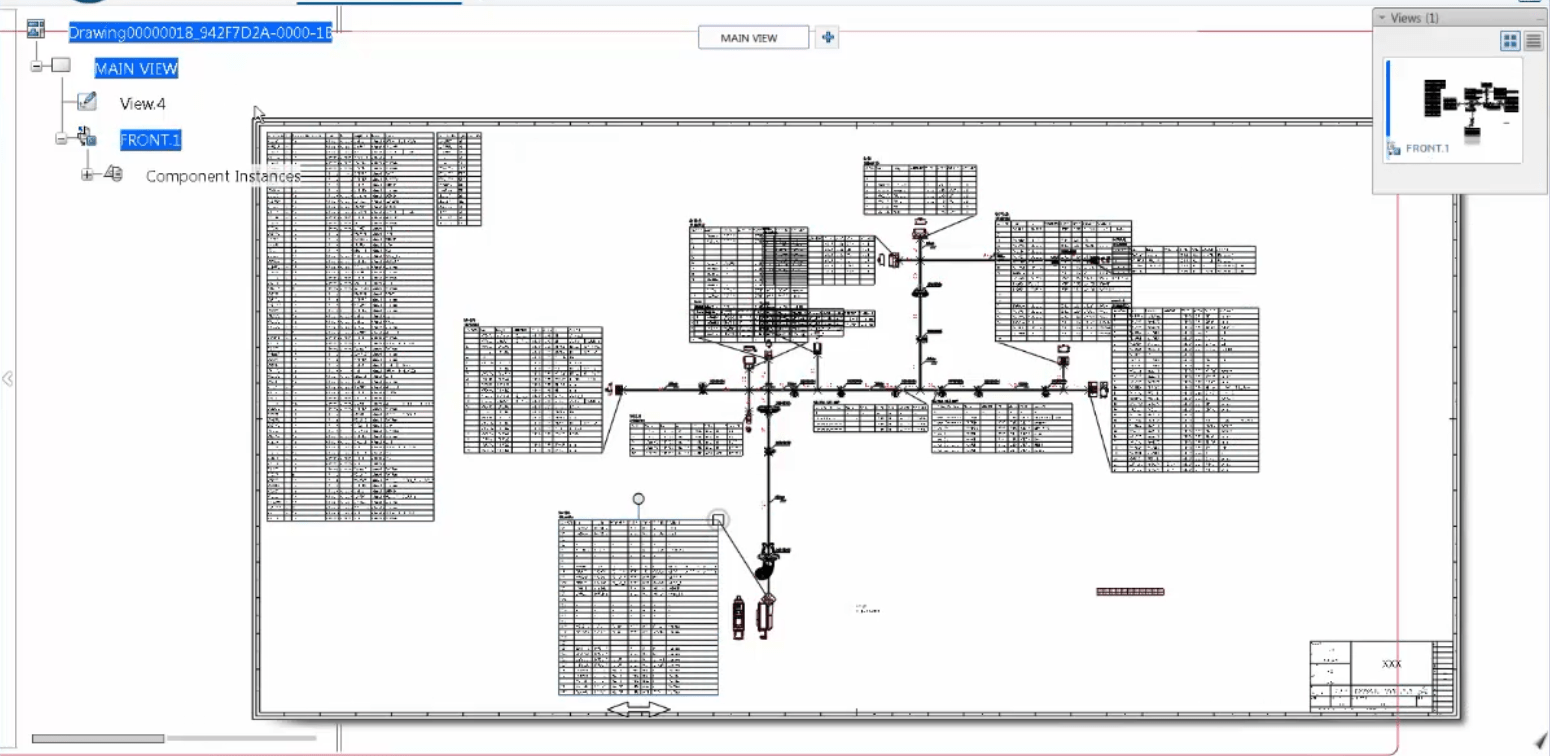

基于創建的三維電氣線束提供電氣線束的展平視圖，并可以根據需求調整線纜的展平擺放狀態，可以將此狀態轉化為二維工程圖，或輸出為xml文件傳遞給下游，做到了從三維數據到線束圖的快速轉化。

3.仿真驗證

IPS Cable Simulation可對三維線纜數據進行柔性仿真，可以對線纜在不同工況下的運動、受力、變形狀態進行驗證。

優勢 1：實時性的運動仿真

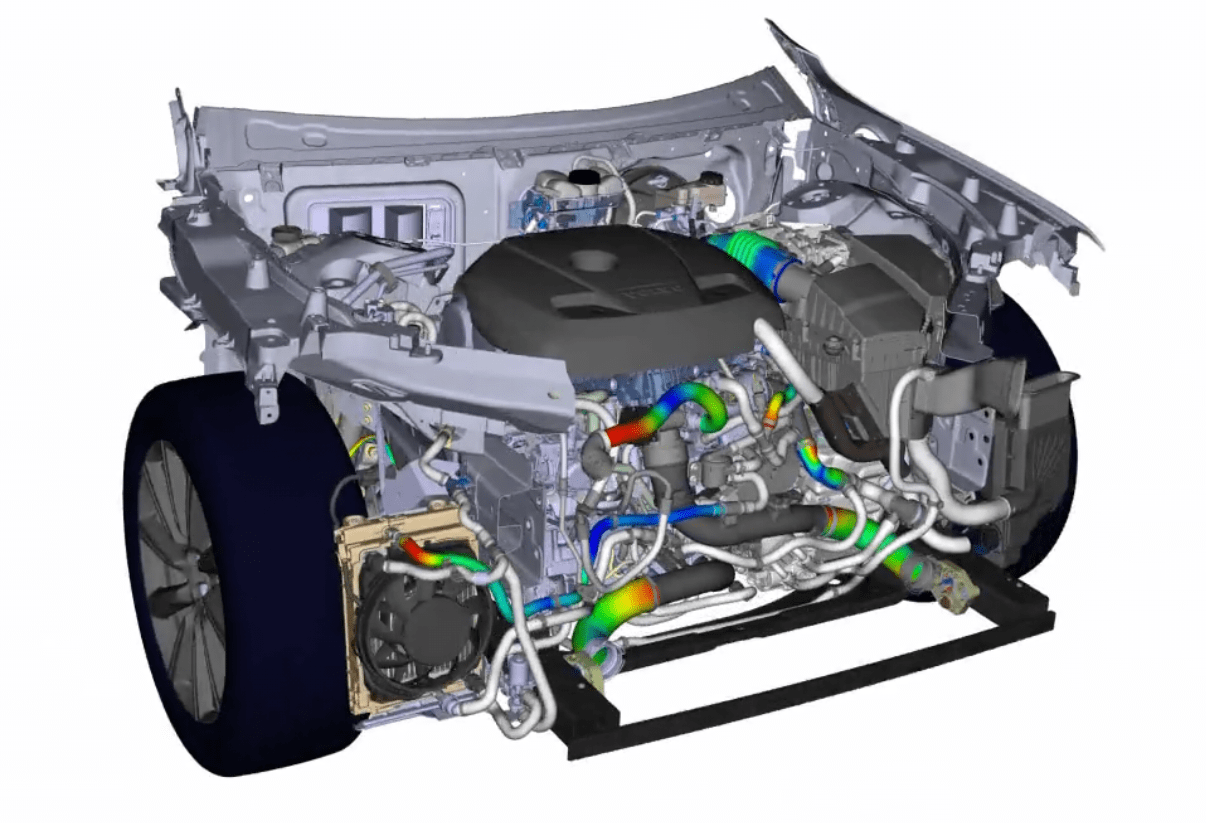

傳統的三維設計軟件無法準確表示出柔性部件的運動仿真，工程師只能通過極限位置的布置進行線長的設定，后續通過物理樣機來進行檢驗，驗證周期較長。IPS可以隨著線束的運動實時顯示線束空間幾何形態、受力大小、最小彎曲半徑、與環境件間隙等信息，并依據此信息優化線束長度、卡箍位姿。

優勢 2：考慮公差的包絡仿真

線束布置空間狹小，線束走向?qū)﹂L度公差比較敏感，通過IPS進行公差設定，可以在模擬時考慮到公差所帶來的影響，使得設計方案更趨近于真實情況。

優勢 3：虛擬現實裝配驗證

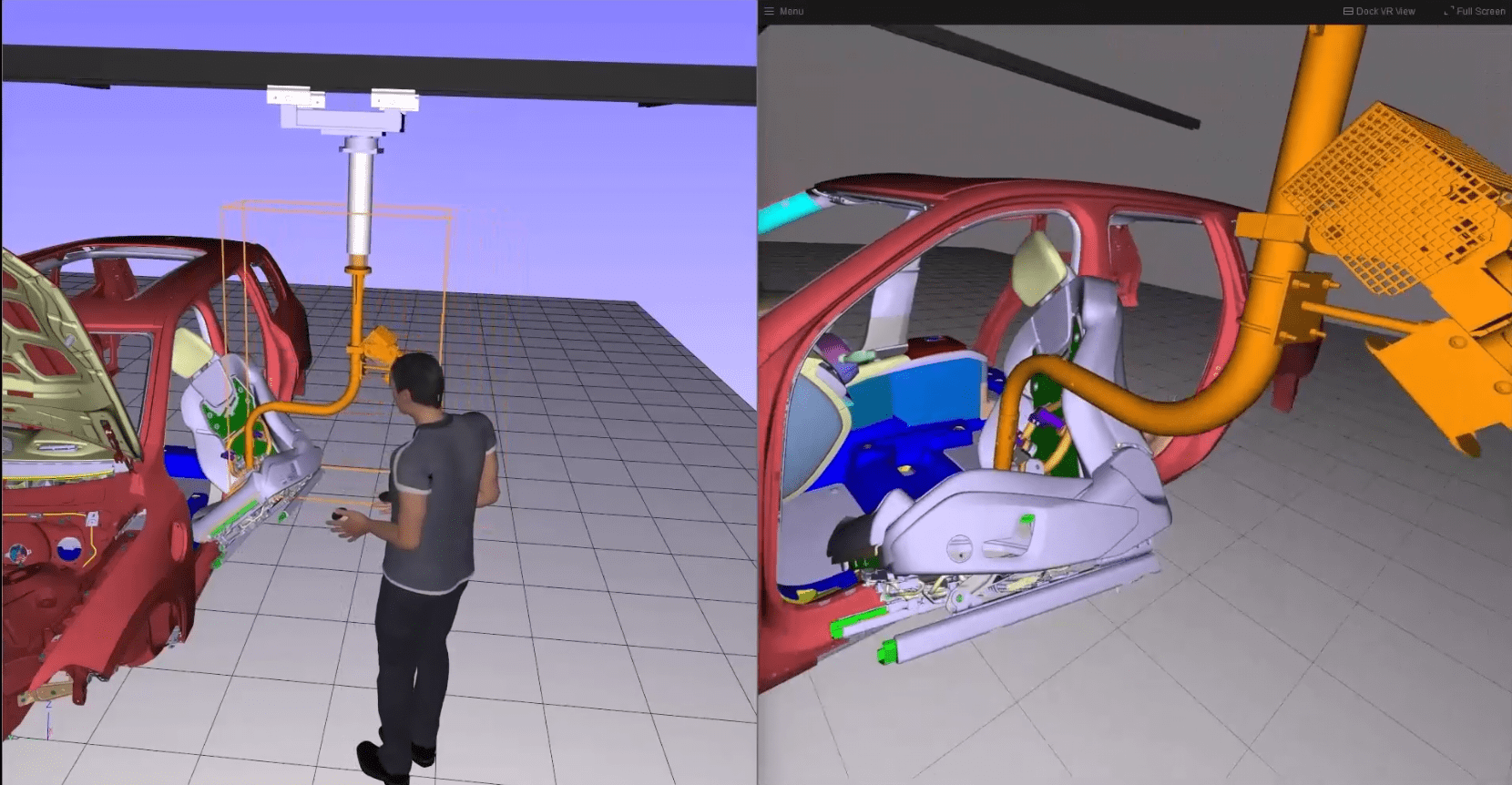

可以通過連接虛擬現實設備或加載人體模型，還原真人操作場景，模擬裝配過程，展示人眼可觀察到的場景，實現基于虛擬現實的裝配仿真。

四、即刻獲取解決方案

北京和遠科技線纜設計仿真一體化解決方案，直擊傳統多平臺協作導致的數據孤島、效率低下及驗證成本高昂等痛點，提供從邏輯設計到三維驗證的全流程閉環服務。

方案涵蓋智能原理圖設計（一鍵生成BOM清單、實時數據聯動）、三維協同設計（精準計算線纜參數、快速迭代布局）及動態仿真驗證（實時模擬線纜受力、虛擬現實裝配預判風險），助力企業突破設計瓶頸，降本增效。

立即聯系我們，獲取專屬解決方案、行業案例及全流程演示，專業技術團隊全程護航，讓復雜設計高效可信！
