一、傳統設計中的痛點

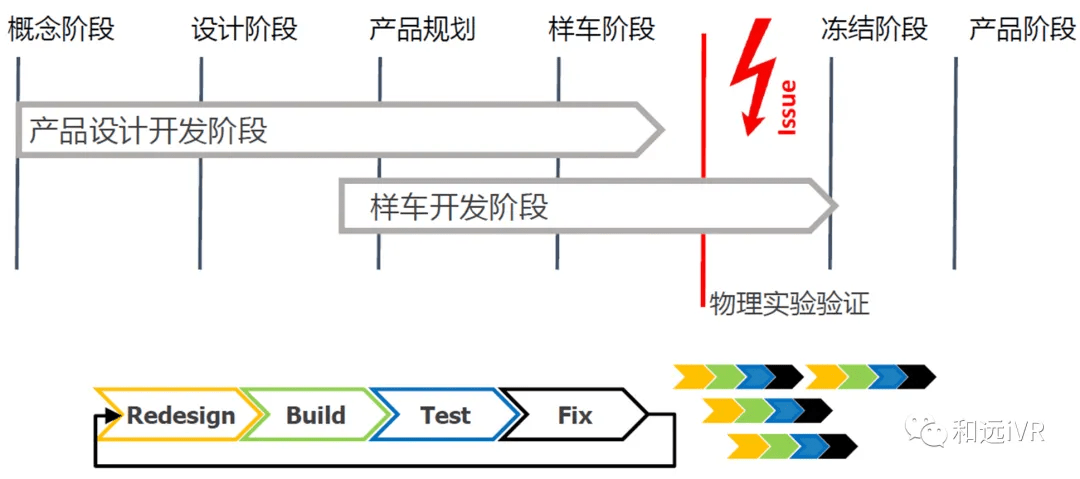

傳統線束開發，通常使用常規的工業CAD三維設計軟件對線束走向進行布置，制造物理樣機進行線束的實驗驗證，研發周期長、效率低、成本高，而且無法適應當前快節奏的產品更新?lián)Q代和市場的需求。?

同時由于這些三維CAD軟件沒能夠充分考慮線束自身的材料剛度，扭轉情況及重力對其走向的影響，導致設計走向與實際走向存在巨大差異，設計工程師無法在早期確保線纜布置的準確。

二、柔性仿真解決方案

基于線束開發現流程中的痛點，北京和遠科技提供一套先進的柔性線纜仿真解決方案，可以在考慮管線真實力學性能和重力條件下進行管線柔性布置、仿真驗證及優化，其中線束仿真解決方案兼容市面常見的CAD工業軟件如CATIA、UG、Creo、SolidWorks等具備建模能力和CAE能力的軟件數據。?

可實時，高精度的模擬管線的空間變形、彎扭狀態以及應力應變分布等，無論是靜態、動態抑或是裝配工藝，都可以一站式解決管線布置相關的問題 。

三、常見問題應用解析

存在問題 1 ：無法保證設計線長滿足實際需求

常見的三維設計軟件，如CATIA、UG、Creo、SolidWorks等，均無法準確表示出柔性部件的運動仿真，工程師只能通過極限位置的布置進行線長的設定，后續通過物理樣機來進行檢驗，驗證周期較長。

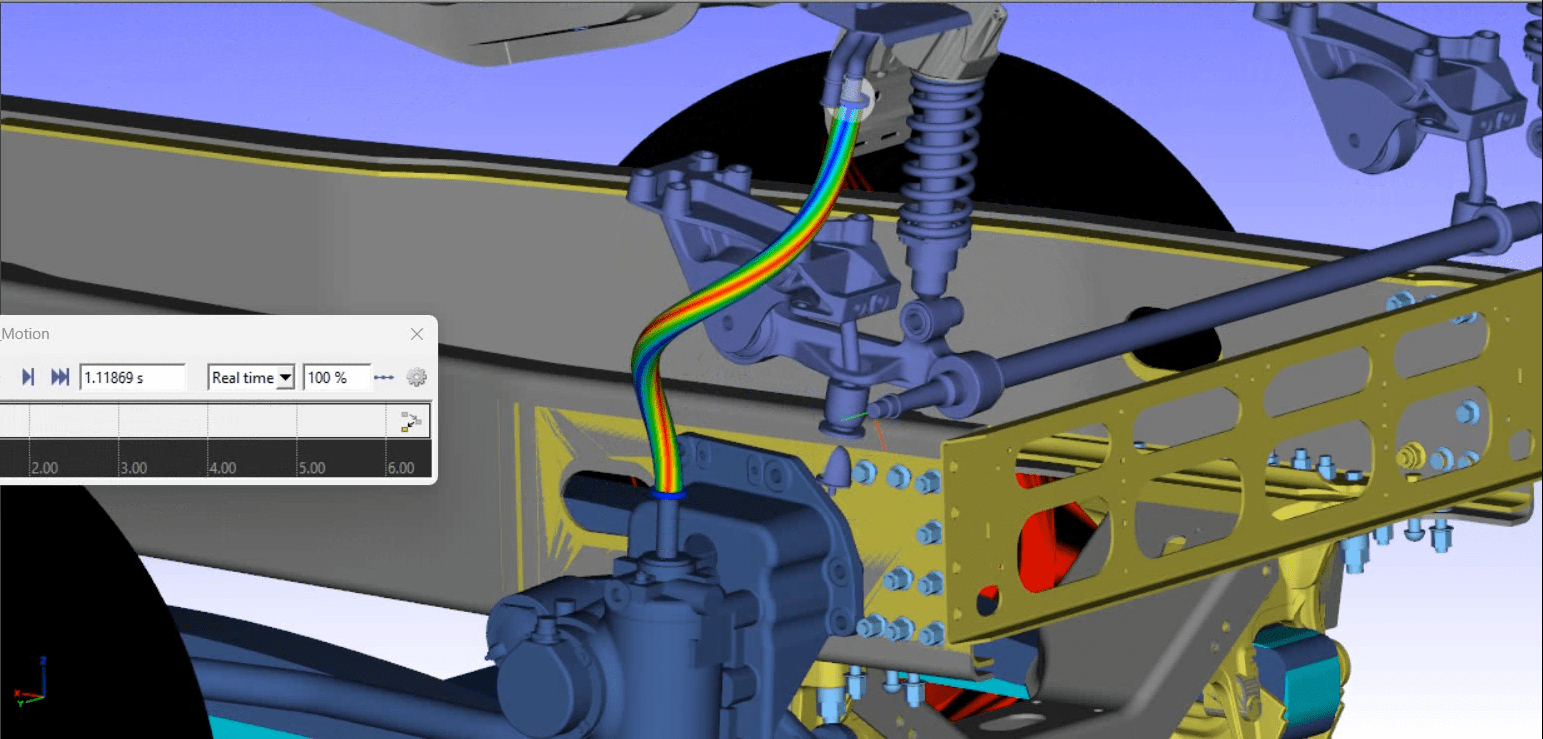

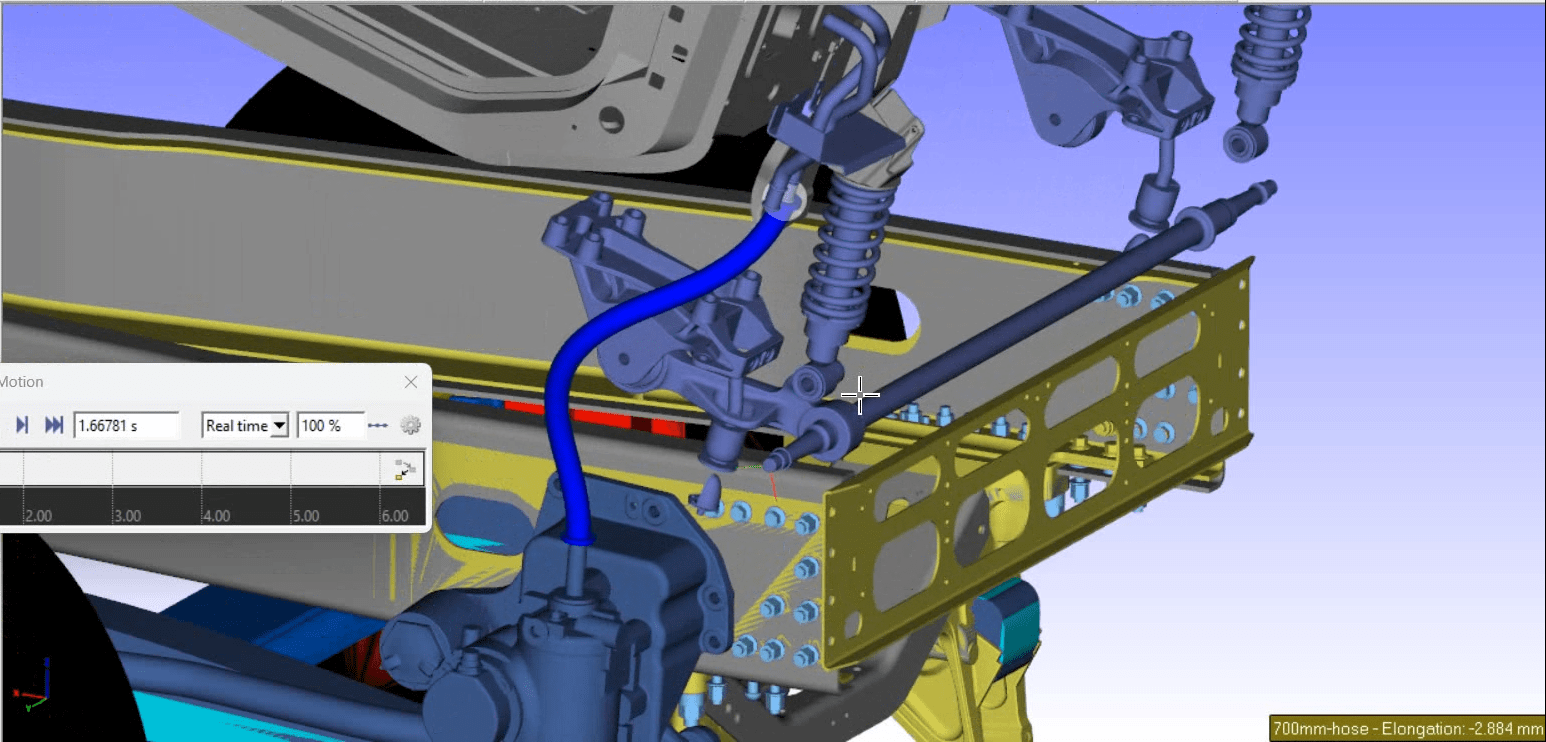

解決方案：在仿真平臺中使用線長變化測算，演示實時線長與設計線長的差值，通過可視化與圖表兩種方式準確顯示問題點。

解決成果：在設計階段即可檢驗線長設置的正確性，防止線長設定過長或過短，消除了潛在的設計風險。

存在問題 2：無法確定線束運動時的扭轉情況

工程師在三維設計軟件中無法顯示運動過程中線纜扭轉的變化，只能通過物理樣機來進行檢驗，驗證周期較長。

解決方案：在仿真平臺中激活扭轉可視化仿真，實時監測線纜的扭轉情況，并據此調整線纜布置，防止出現因扭轉過度導致的應力集中問題。

解決成果：幫助工程師在設計階段規避線纜布置上的扭轉問題,快速完成產品迭代。

存在問題 3：無法預測動態彎曲半徑是否超出材料極限

傳統三維軟件僅能靜態顯示線束彎曲形態，無法模擬運動過程中彎曲半徑的動態變化，可能導致實際使用時因反復彎折導致線纜護套破裂或芯線斷裂。

解決方案：在仿真平臺中集成材料力學參數（如最小允許彎曲半徑），實時計算并標注線束運動軌跡中的彎曲半徑臨界點，觸發閾值告警。

解決成果：規避因動態彎曲超限導致的線纜壽命衰減問題，提升設計可靠性。

存在問題 4：多分支線束干涉風險難以量化評估

復雜設備中多分支線束同步運動時，工程師依賴人工經驗判斷干涉風險，易遺漏隱蔽區域的線束摩擦或擠壓問題。

解決方案：通過仿真平臺的多剛體動力學算法，自動生成線束間距熱力圖，標注間距小于安全值的區域并統計碰撞概率。

解決成果：減少90%的物理樣機干涉調試次數，避免返工成本。

存在問題 5：缺乏線束材料應力松弛的長期仿真能力

線纜護套材料在長期振動中可能出現應力松弛，導致固定點松動或線束下垂，傳統軟件無法模擬時間維度上的性能衰減。

解決方案：基于粘彈性材料本構模型，仿真線束在連續工作周期（如1000小時）內的應力松弛曲線，預測形變量級。

解決成果：指導設計人員加強關鍵固定點或改用抗蠕變材料，延長使用壽命。

存在問題 6：無法驗證裝配容差對線束張力的影響

實際裝配中部件安裝公差可能導致線束長度冗余不足或張力超標，設計階段缺乏容差敏感性分析工具。

解決方案：在仿真平臺搭建裝配容差分析模型，輸入部件安裝公差范圍，結合線束特性模擬不同容差下的張力變化。運用特等方式獲取數據，開發敏感性分析工具，直觀呈現各容差因素對線束張力的影響程度。

解決成果：設計階段可全面評估裝配容差對線束張力的作用。工程師據此提前優化線束設計與裝配工藝，規避因容差導致的線束長度、張力問題，降低故障風險，提升裝配質量與可靠性，削減調試修復成本，加快產品上市。

四、即刻獲取線束解決方案

您是否也被產品研發周期長、成本高、設計與實際偏差大等問題困擾？北京和遠科技提供柔性線纜仿真方案，能精準解決線長、扭轉、彎曲半徑、干涉、溫度影響、應力松弛及裝配容差等難題。別讓傳統設計阻礙企業前行。誠邀您聯系我們，我們專業團隊將為您答疑，免費提供試用版及定制專屬方案（以上內容螺紋管，軟管等產品同樣適用）。

?
