CAPTIV

01-CAPTIV不只是慣性動作捕捉

CAPTIV是專注于人體生命健康37年的法國人機技術公司TEA旗下的產品，TEA公司是測量和分析人類行為及其與環境的相互作用的專家，CAPTIV為人機工程和生命科學領域提供很全面和解決方案。

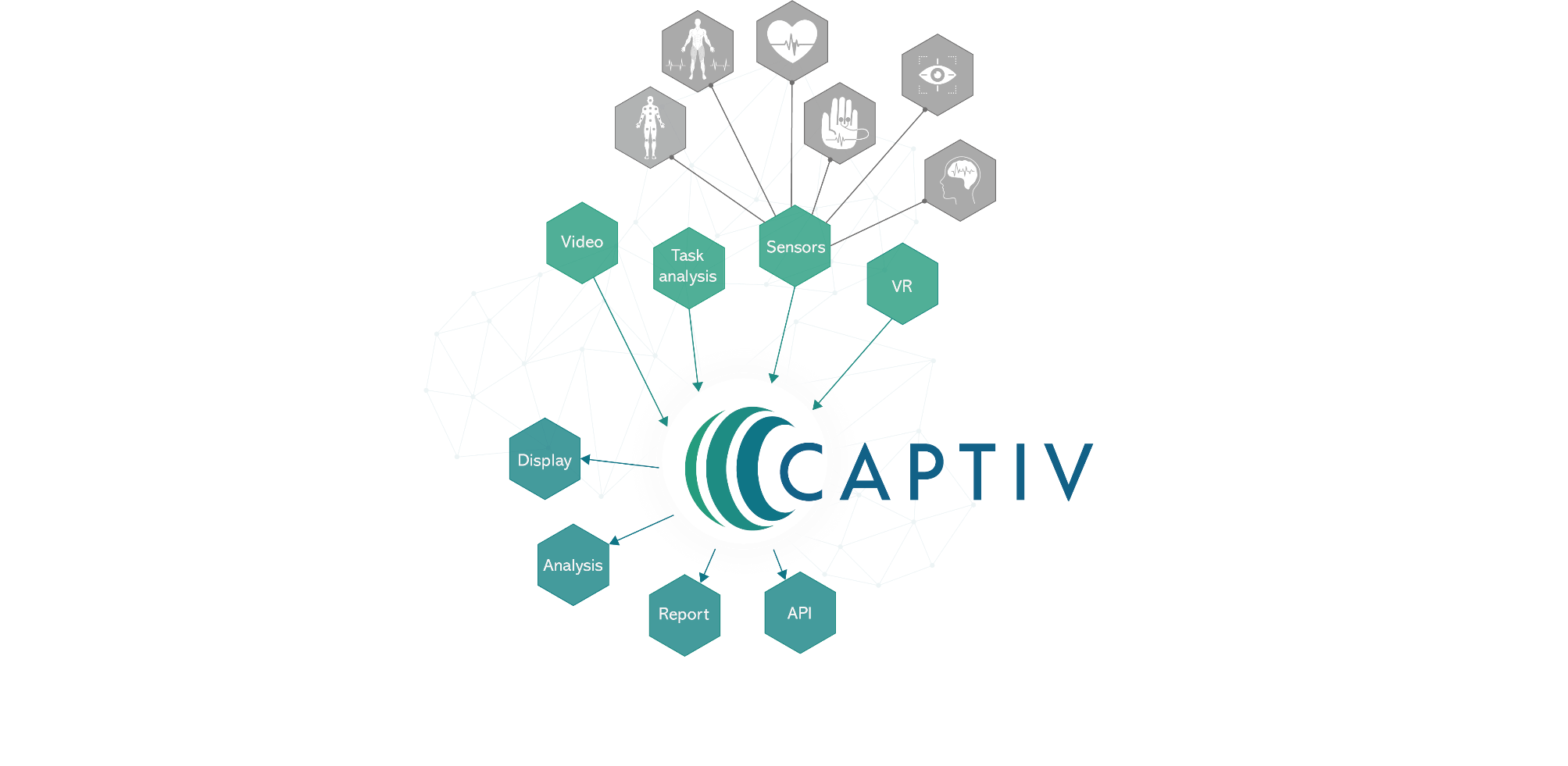

02-產品結構

CAPTIV是立足于動作捕捉和人體行為分析的產品，同時其與實時視頻錄制、眼動追蹤、腦電、肌電、生物電、心跳、心理分析等多家軟硬件服務商合作，共同進行測量和分析人類行為與環境（工作環境、駕駛環境等）之間的關系。

03-產品技術規格

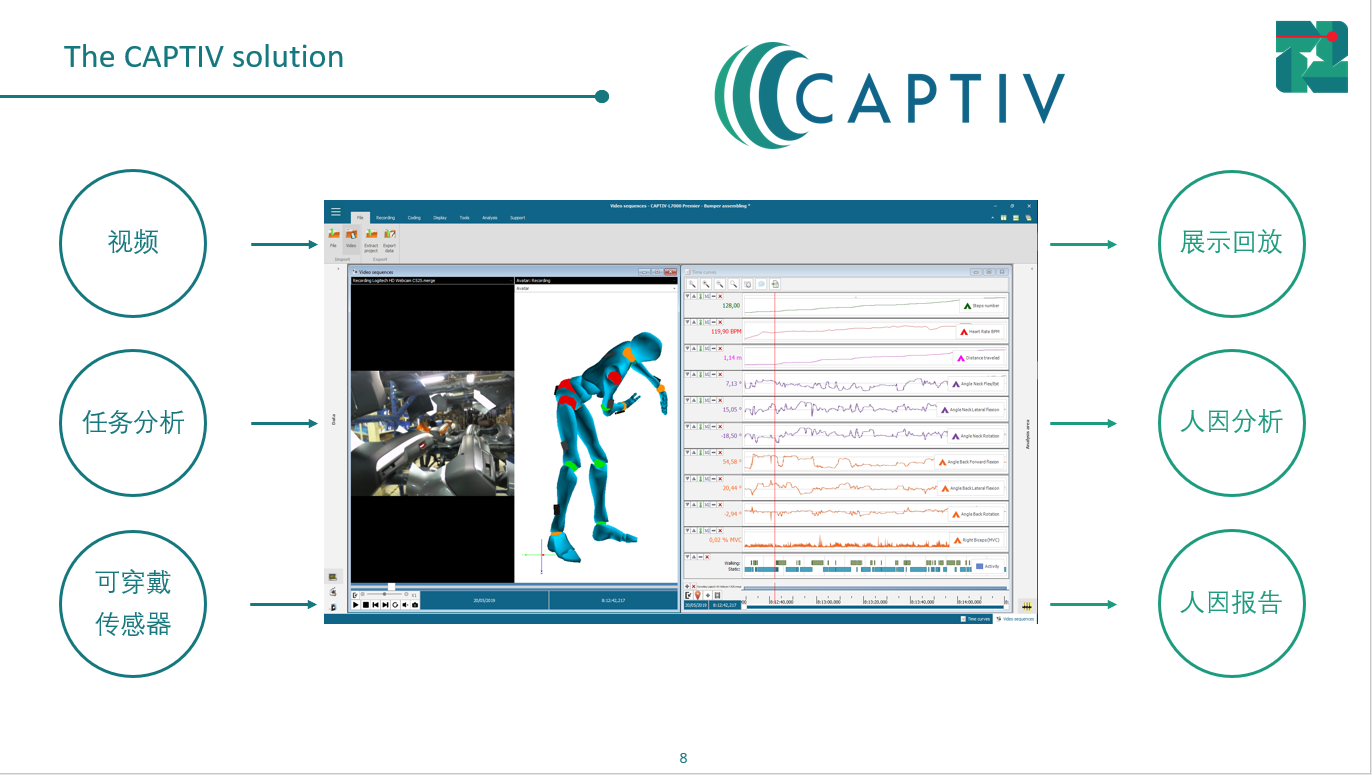

CAPTIV涉及視頻采集、任務分析、可穿戴傳感器、展示回放、人因分析、人因報告輸出等多種功能。

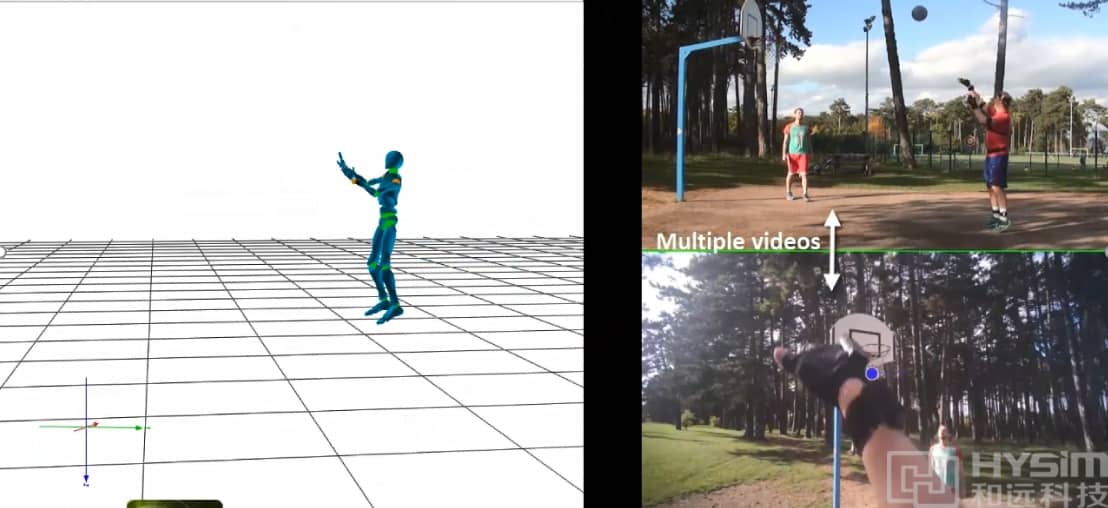

3.1視頻采集

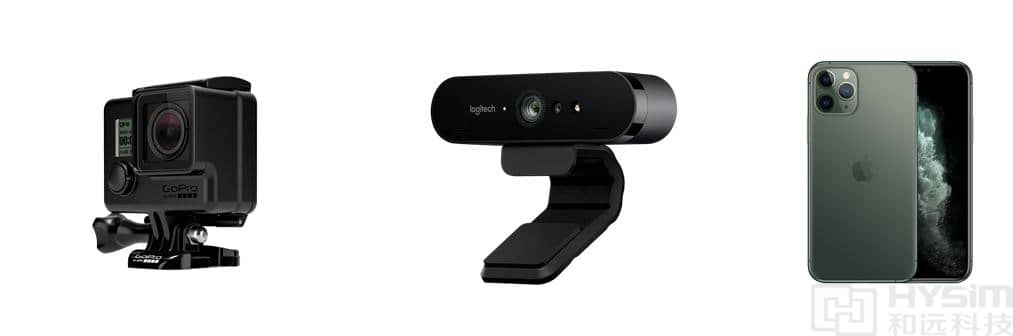

支持高清攝像頭、便攜式攝像頭、甚至是手機錄制等多種方式、任何形式的視頻采集功能，并支持視頻與全身動捕數據與采集的人體動作數據一起進行回放，幫助分析人員對數據采集時被體驗人處于何種場景，為了哪種方式的目的做的動作。

3.2任務分析

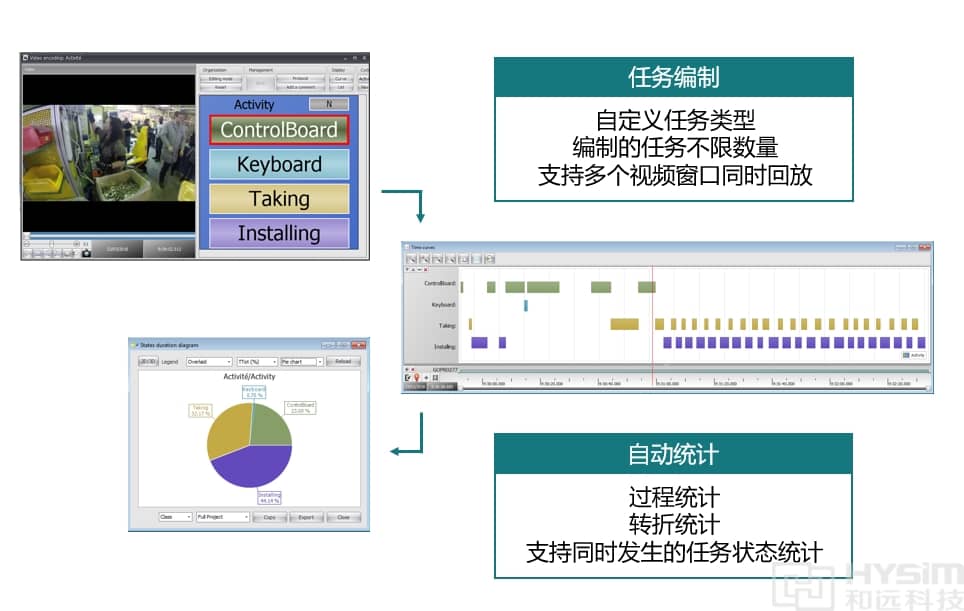

支持自定義任務類型，以開車為例，我們通過視頻和動捕數據，整體駕駛從上車到下車全部流程人體動作進行統計分析，上車、系安全帶、掛擋、起步、油門、剎車、看后視鏡、下車等，支持通過鼠標點擊和拖拽的方式快速跳轉到已定義好的動作狀態，并進行逐幀分析。

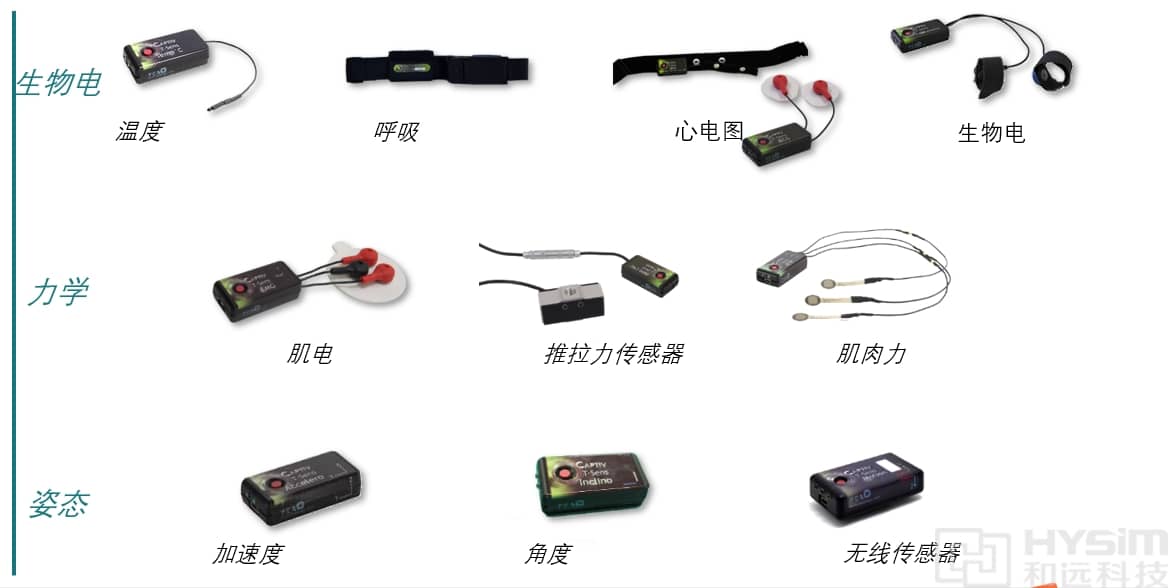

3.3可穿戴傳感器

通過不同傳感器實現特定場景下被測人的狀態監控，包括但不限于溫度、呼吸、心電、肌電、生物電、推拉力、肌肉力以及各種位移/加速度等傳感器。

3.4第三方傳感器

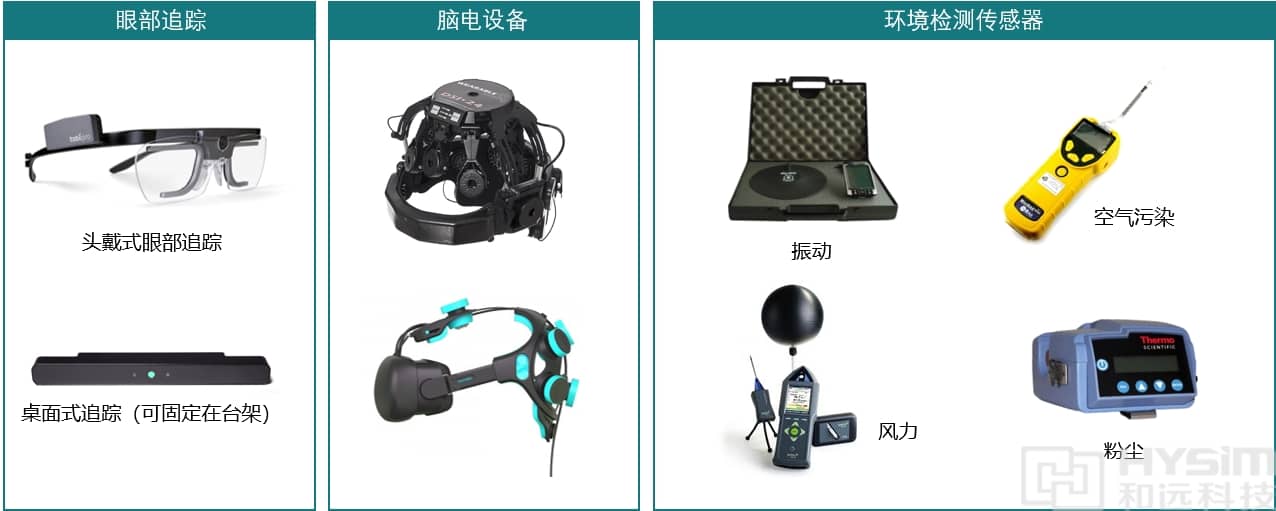

CAPTIV支持多種傳感器信息接入，包括但不限于眼動追蹤、腦電、環境監測傳感器等。

3.5 傳感器配套的接收器

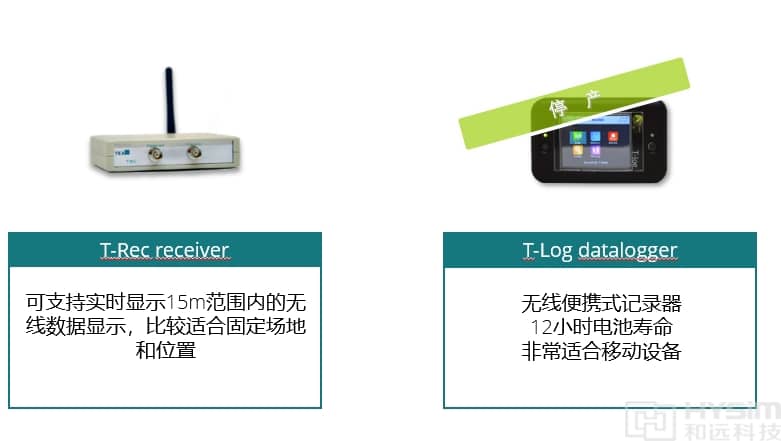

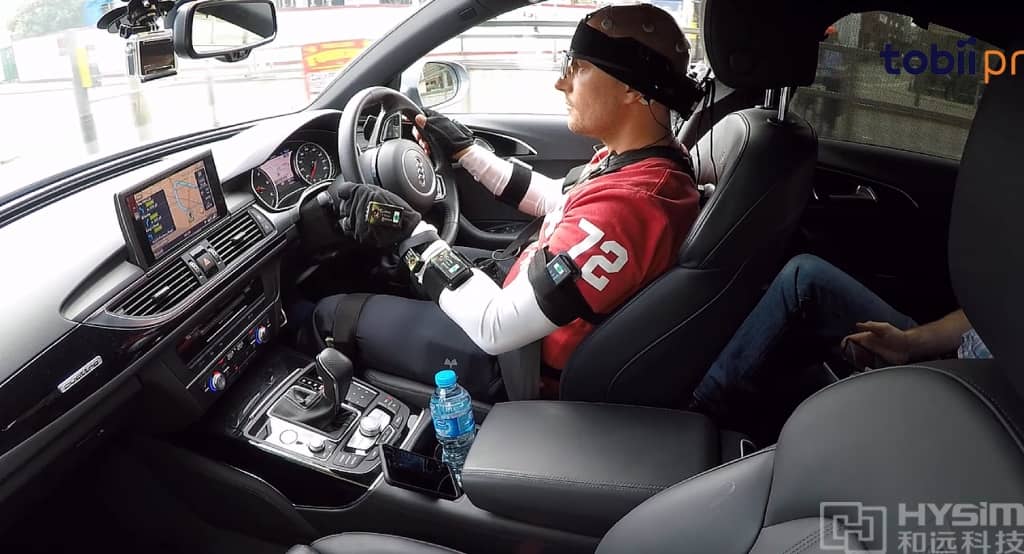

支持15m范圍內的無線接受器接收，可以支持動態車內數據接收。

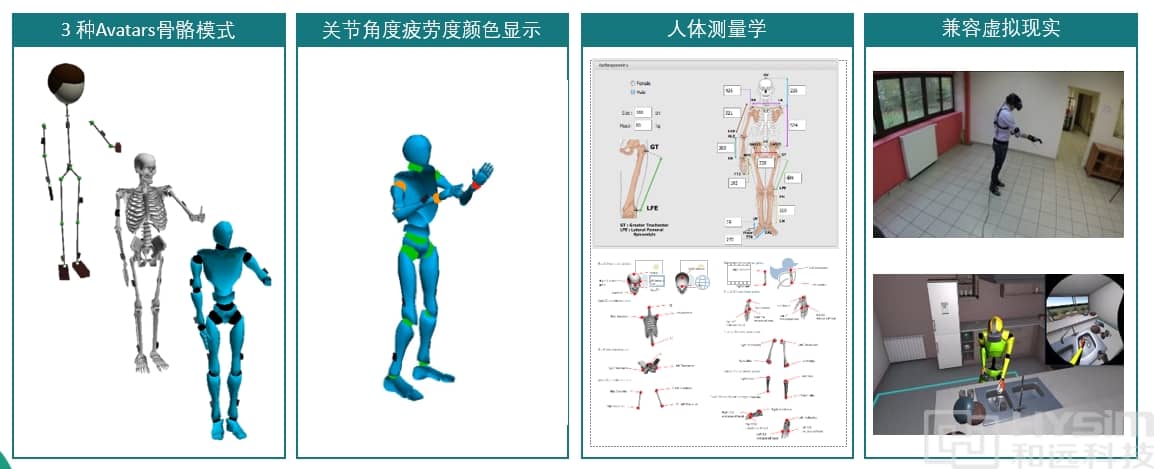

3.6應用場景

支持3種不同類型的Avatars骨骼顯示模式、關節疲勞度顏色顯示、人體測量學、兼容虛擬現實模式應用。

3.7多窗口顯示

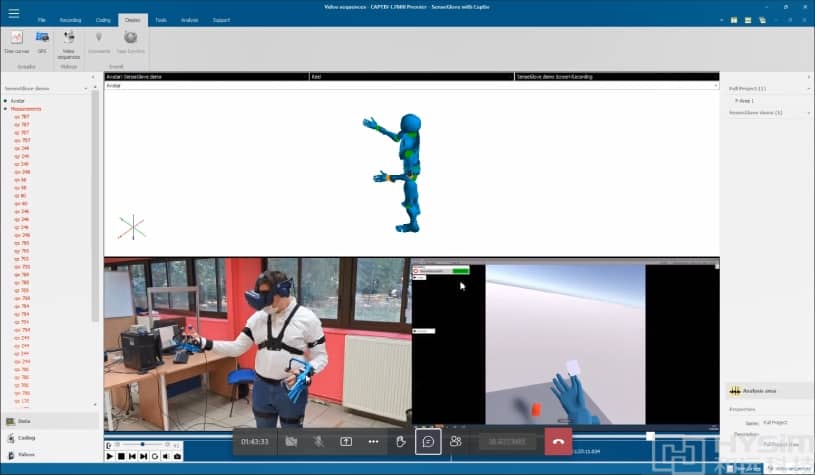

支持多窗口進行顯示，第一視角、第三視角、實時相機等多個窗口可以同時顯示，在此基礎上可以打開上文提出的多種任務分析、關節信息、心跳肌電等。

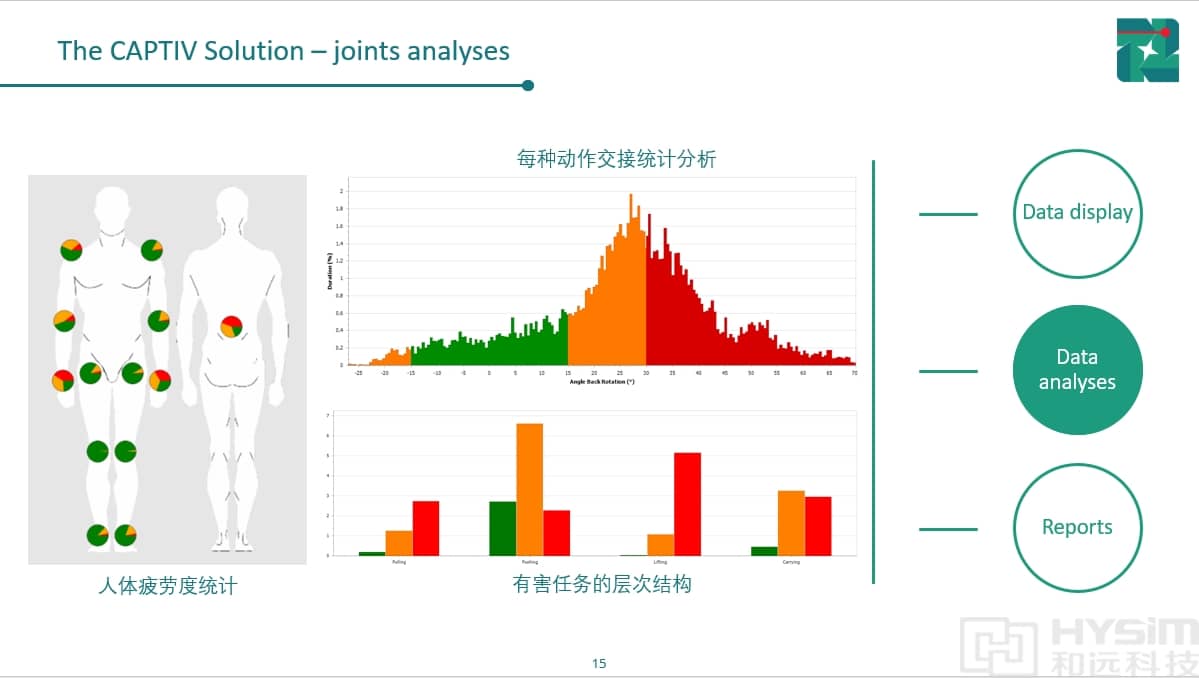

3.8數據顯示

支持多種圖表形式對全程人體姿態的動作統計，幫助技術人員進行人機分析。也可對心跳狀態進行分析，分析哪些運動狀態或動作對人體的健康造成損傷。

3.9報告生成

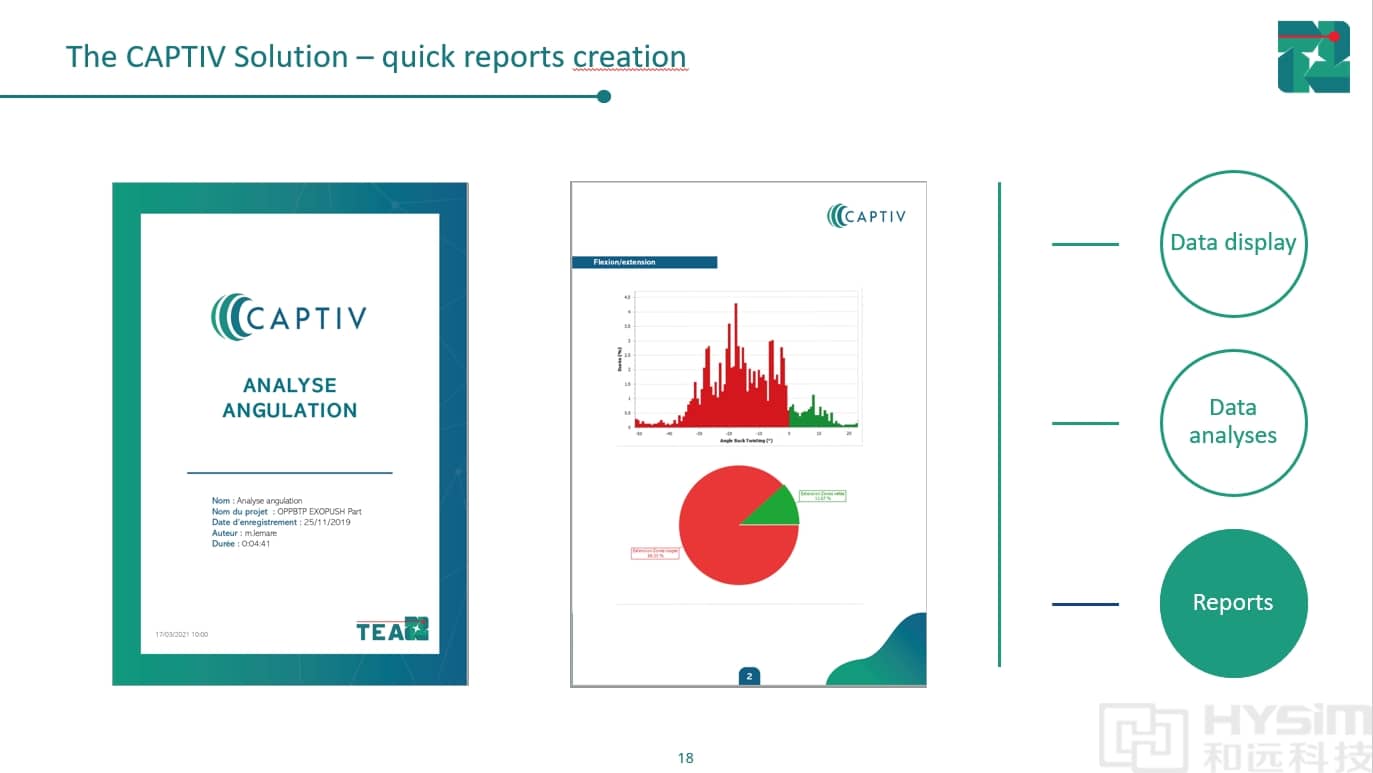

可以將統計結果導出word或PDF等多種格式的報告，交由上下游相關部門進行設計優化或生產指導。

04-對標產品比較

4.1與常見慣性捕捉系統比較

常見慣性動捕	CAPTIV
對環境中電磁干擾較敏感	具有極強的抗電磁干擾能力
只提供動捕功能	可與第三方傳感器無縫兼容，包括視頻、眼動、腦電、肌力等。并可實現相同頻率幀數的同步
只提供基礎的原始數據和標準的可視化3D形象	提供強大的分析和多窗口顯示功能可以定制不同的過程和結果具有針對VR的分析能力
經過大量后處理和過濾后的數據 某些軟件可能需要一天的時間進行分析	無黑盒處理、展示的都是真實原始的數據 可在錄制完成后立刻生成分析結果
使用前需要在半身或全身都穿戴的前提下進行初始化訓練才可進行追蹤	支持某一身體關節（兩個追蹤器）進行特定關節的分析研究，可實現僅需要一個動作進行半身/全身的初始化

4.2與常見光學捕捉系統比較

常見光學動捕	CAPTIV
只能對有限的空間環境進行捕捉追蹤，大范圍空間可能需要很多光學捕捉攝像頭才可實現	CAPTIV采用可穿戴式傳感器，支持空間極大
使用環境大多為室內的實驗環境，在實際環境下很難進行部署	支持室內試驗環境，而且支持筆記本+接收器的方式實現運動狀態下的車內等現實環境下捕捉
對光線遮擋非常敏感，需要盡可能的保證所有攝像頭都要有不間斷的視場，從而避免數據丟失	可以在任意復雜環境下進行跟蹤，而不受光線遮擋的影響
對紅外光線敏感，無法在強光照的室外環境工作	可以在任何地點工作，對人體的分析不依賴于光學追蹤點形成的圖像
部署時需要耗費大量時間進行設置，需要復雜的設備校準,技術路線是在特定的身體部位或定制的衣服上設置光學定位點	不需要復雜設置，也不需要穿著特定的工作服，只需要綁帶即可工作
需要專門的實驗室+訓練有素的技術人員才可實現	只需要較少的培訓即可快速應用
