ART

1 產品介紹

　　ART是Advanced Realtime Tracking的英文縮寫，一直致力于紅外線光學跟蹤系統的研發與生產，并將好用的科技應用于產品發展，產品制造，市場營銷，產品銷售以及客戶支持。主要向客戶提供好的虛擬現實跟蹤解決方案，而且可以根據每個用戶的不同需求，進行產品的優化配置，可以滿足包括工業測量、醫學仿真和人機工程學在虛擬現實和增強現實中的應用。

　　ART秉承德國工業嚴謹?shù)臉藴室?，所有產品都在德國境內設計、生產和制造。所以無論是產品的實用性、可靠度和精密度都具有好用的水平。

　　應用方向：VR虛擬現實/AR增強現實、工業測量、醫學研究、傳媒業應用。

　　主要客戶：軌道交通、汽車制造業航、空航天工業等行業。

　　系統組成：

　　ART軟件DTrack2控制整個跟蹤系統的所有功能。跟蹤系統本身由攝像頭、交互設備、目標和一個ARTTRACK或TRACKPACK控制器組成。

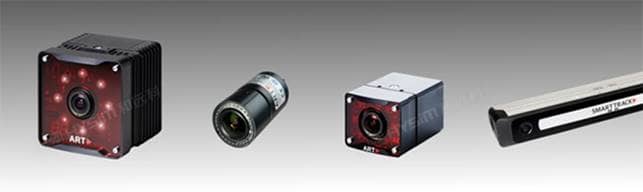

　　1.跟蹤攝像頭

　?。?）ARTTRACK?

　　（2）TRACKPACK?

　?。?）SMARTTRACK

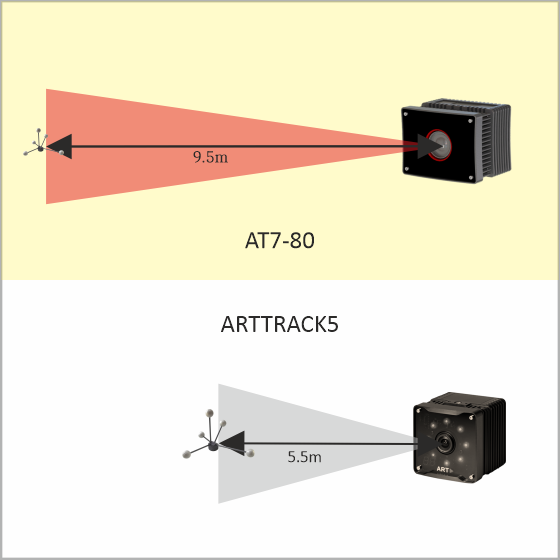

　?。?）AT7-80

　　2.交互控制設備

　　（1）Flystick2

　?。?）Flystick3

　　（3）Fingertracking

　?。?）Measurement Tool

　　3.動作捕捉套件

　　（1）光學跟蹤標記點

　?。?）Hybrid Suit陀螺儀與光學混合跟蹤

　　（3）ART-Human

4.控制主機

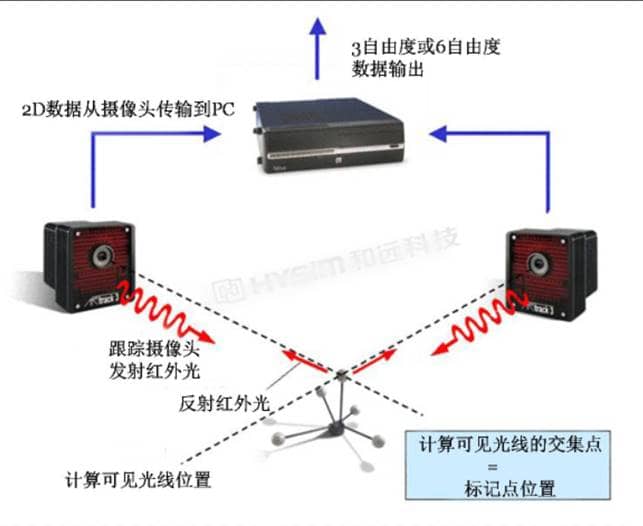

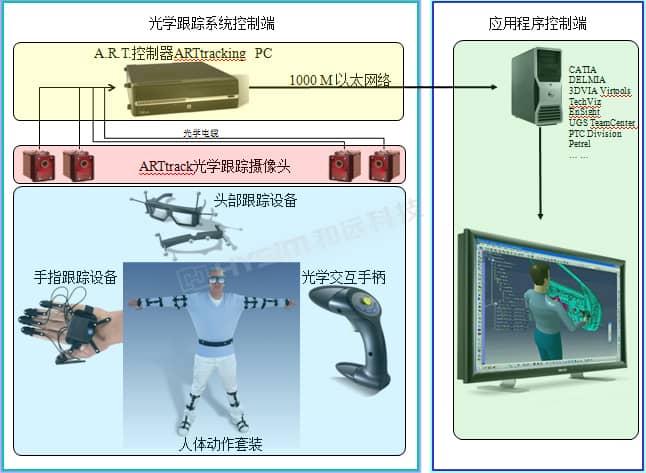

　　設備連接圖

　　5.DTrack2

　　DTrack2由前端和后端軟件組成:

　　前端軟件安裝在通過以太網連接到控制器的遠程電腦上。圖形用戶界面使用戶能夠完全從遠程電腦控制跟蹤系統，使系統更加靈活(即坐在不同工作地點的不同用戶可以隨時控制跟蹤系統)。

　　基于Linux的后端軟件在控制器上運行，控制器進行所有必要的計算(3DOF、6DOF數據等)?？刂破骱瓦h程計算機之間通過一個TCP/IP連接進行數據傳輸。

　?。?）安裝了DTrack2軟件的電腦可以輕松遠程訪問控制器

　?。?）即使沒有DTrack2前端軟件，也可以通過TCP/IP轉換命令字符串(ASCII)進行遠程控制。

　?。?）可在中控系統或定制軟件中嵌入命令字符串，控制跟蹤系統，例如用于遠程加載配置。

　?。?）強制控制器進入待機模式

　?。?）可保存不同的配置文件，例如使用不同的目標點或設置(可與用戶名相關，便于區分選擇)

　?。?）可通過前端更新攝像機

　?。?）精準快速的進行房間校準和身體校準

　?。?）更換攝像頭位置后幾分鐘后即可使用

　　（9）多可同時檢測到多達30個剛體(目標)

　?。?0）識別和跟蹤額外的單個3DOF標記

　?。?1）監控模式使用2D相機坐標，使系統設置更加舒適和可調

　?。?2）為每個連接的攝像機提供一組可調參數，針對不同跟蹤空間和要求進行調整標記點的反饋亮度

　?。?3）輸出數據整合了Flystick的朝向數據，旋轉數據以及按鈕時間，可通過以太網輸出

　?。?4）通過身體調節輕松操縱6自由度目標

　　主要設備介紹：

　　1. Tracking PC 光學跟蹤專用主機：

　　所有ART跟蹤系統使用“Tracking PC”光學跟蹤專用計算機作為數據處理的核心元件，該PC機能夠通過DTrack軟件計算跟蹤套件的6自由度位置和方向。設備還配有SyncCard2，能實現多個攝像頭的同步運行，并可根據需要安裝立體眼鏡等外部元件。

　　Tracking PC 是標準的PC，包括可使攝像頭同步工作的PCI板，其中第二個網絡接口用于攝像頭通訊。該PC用于運行DTrack軟件。由于DTrack軟件實時的特征，所以PC上不可運行其他軟件。

　　2.跟蹤攝像頭：

　　ART系統配備的全部“跟蹤攝像頭（ARTTRACK5, TRACKPACK ,SMARTTRACK）”均為智能攝像頭，其輔助配件包括：低噪音CCD芯片、用于標記數據優化分析的“現場可編程門陣列”（FPGA）、以及負責全部二維計算的內部PC機。另外，攝像頭還配有紅外閃光燈，可照亮跟蹤目標。

　?。?）ART TRACK5動作捕捉攝像頭

　　ARTTRACK5增強功能提供更高的幀速率和分辨率，并為所有的運動跟蹤應用提高靈活性。公司一貫秉承創造比較準確、可靠、穩定的運動跟蹤相機的理念。

　　產品性能：

* 幀速可達300赫茲

* 傳感器分辨率為1.3百萬像素（全幀模式）

* 減少安裝時間，每個相機僅有一條電纜

* 集成圖像處理

* 支持主動和被動目標

* 內置紅外LED閃光燈，波長850納米

* 閃光強度8個步驟可調（通過DTrack2軟件實現控制）

* 每個相機1根RJ45 CAT5）電纜，用于數據輸出、同步化和電源

* ATC支持多達8個相機（ ART跟蹤控制器）

* 通過附加的PoE +交換機支持8個以上的相機

　　應用范圍：

　　適用于工業環境，虛擬現實環境，工業仿真，科研教育等人體動作捕獲領域。

　　（2）標記點與交換控制設備：

　　跟蹤目標分為許多類別，其中包括虛擬現實專用的交互設備，如：Flystick2、Fingertracking，或測量工具等；同時也有各種形狀的非交互式目標，包括立體眼鏡、頭戴式設備、以及符合人體各部位的目標。

　　3.Flystick2

　　Flystick2是一款用于虛擬現實應用領域的無線式交互設備，是Flystick的更新產品。該產品升級為6個按鈕并配有模擬操縱桿。

　　標準附件

　　Flystick2 包含：

　　1個充電電源（100-240v，50-60Hz）；

　　1個電池組；

　　1臺發射器；

　　1個發射器電源（100-240v，50-60Hz）；

　　1根以太網連接線

　　4.全身動捕

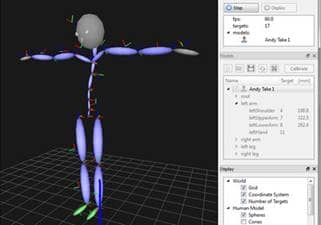

　　ART Human是一種輔助動作捕捉的工具。該軟件使用高度6自由度光學目標的信息來跟蹤人體動作。使用17個人體工程學設計的目標，可以直接穿在普通衣服上。

　　主要特點：

* 人體骨骼模型的完全逆運動學

* 簡單的校準程序

* 使用六自由度光學目標跟蹤

* 快速自動綁定校準(< 1分鐘)

* 可實時驅動Autodesk MotionBuilder、Siemens JACK和達索人機系統

* 輸出VRPN，6dj數據

* 錄制C3D、BVH和RAMSIS CSV文件格式

* 與手指跟蹤系統完全兼容

2 產品優勢

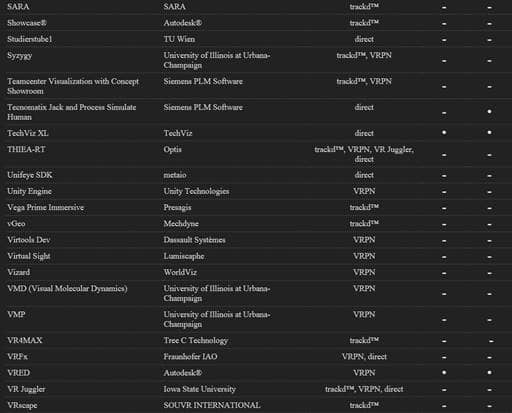

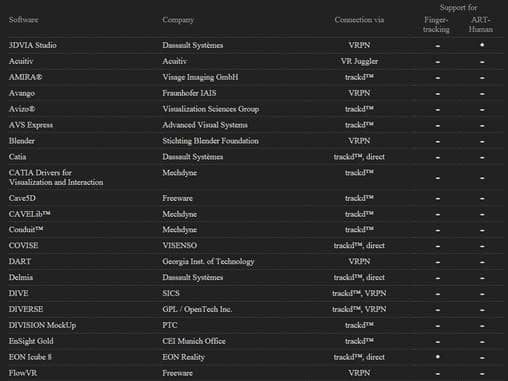

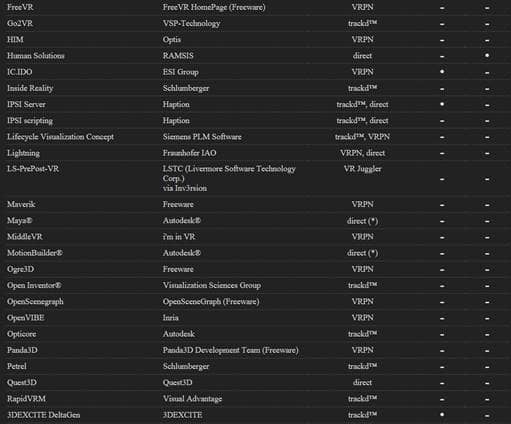

1. ART應用的領域比較廣泛，受到眾多虛擬現實，工業設計領域軟件廠家的支持

2. 支持超大范圍追蹤

3. 多支持50個攝像頭追蹤

3 產品價值

1. 可提供三維空間虛擬交互

2. 不受空間限制

3. 眼部的追蹤功能，為參與者提供身臨其境的體驗

4. 可提供人機驗證

5. 可在虛擬樣機中提前進行定位、校驗、測量

4 應用案例

* 汽車輔助設計

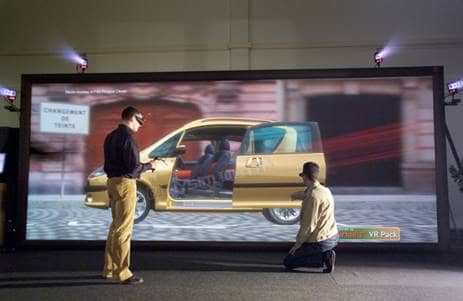

　　通過頭部跟蹤器和一個無線的互動設備，配合立體眼鏡體驗一個汽車產品可視化互動設計

　　汽車虛擬駕駛內部的易用性體驗

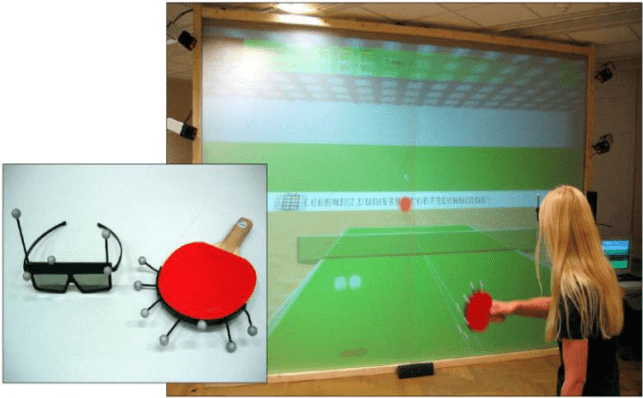

* VR 學術研究

　　德國Chemnitz技術大學虛擬乒乓球

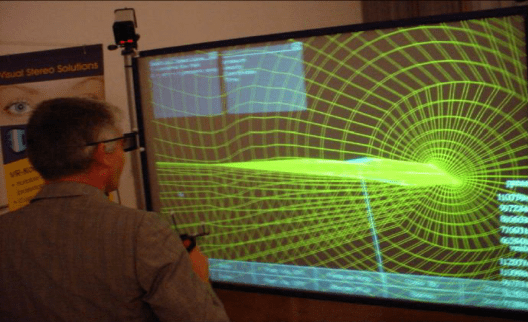

* AR 增強現實

　　DaimlerChrysler & Airbus: 大型客機周邊空氣流的可視化

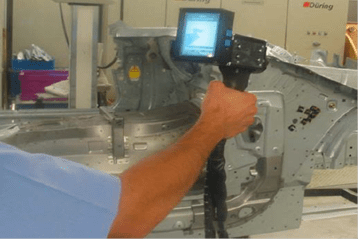

* 工業測試應用

* 人體工程學研究

* 戶外機器人跟蹤

　　通過玻璃來跟蹤一個小型的機器人:?

* 病人定位

　　為了提高MR（核磁共振）/CT（X射線斷層掃描）或者PET（正電子發射計算機斷層顯像技術）掃描結果的影像品質，用于校準病人一些運動（比如呼吸，移動）。

　　病人的定用于輻射療法、短波治療等。

* 外科手術中的AR增強現實

* 內窺鏡跟蹤

　　輔助計算病人腹部的內窺鏡檢查

　　可以在外科手術中進行內窺鏡跟蹤

* 傳媒動作捕捉

　　在Maya環境中可以實時地進行身體跟蹤 ( 動作捕捉) 動作捕捉:?

　　人體工程學應用。

　　高精度捕捉。

　　滿足傳媒應用的速度要求
