1? ?產品介紹

Xsens MVN慣性動作捕捉系統是一套使用方便,高性價比的全身人體動作捕捉系統。MVN基于Xsens先進的微型慣性傳感器和無線通信解決方案，并結合了先進的傳感器融合算法和生物力學模型。

MVN是一套完備的便攜系統; 它并不局限于工作室或?qū)嶒炇抑?，可以在任何地方使?實驗室,辦公室，以及工作現場。對測量體沒有限制(無線范圍除外)。

MVN系統是一套結合了同步視頻數據的全身慣性運動測量系統，可提供含關節角度的即時圖形輸出，C3D格式，以及改進的MVNX（XML）輸出，包含Xsens MVN系統中所有段信息以及關節角度數據，質心和工業級傳感器數據。

使用領域

?生物力學，運動，康復，人體工程學和人機交互

Xsens的微型運動跟蹤器能夠捕捉到身體上微小的抖動和高動態運動，確保了完整的3D運動分析。

?3D動畫

獲取易于使用，豐富和流暢的數據，簡短的設置時間并去除繁瑣的標記或丟失的數據的后期處理。

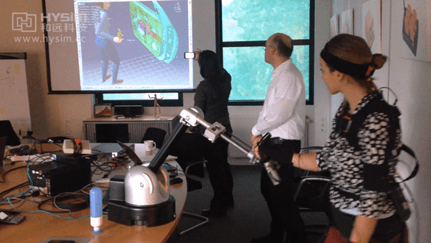

?虛擬現實，培訓和模擬

獲益于高度便攜的系統和價格，可在VR環境中置入（多個）目標以獲得高度沉浸感和低延遲平穩的運動數據。

2?硬件

硬件分為MVN Link版與MVN Awinda版

? ? ? ? ? ? ? ???

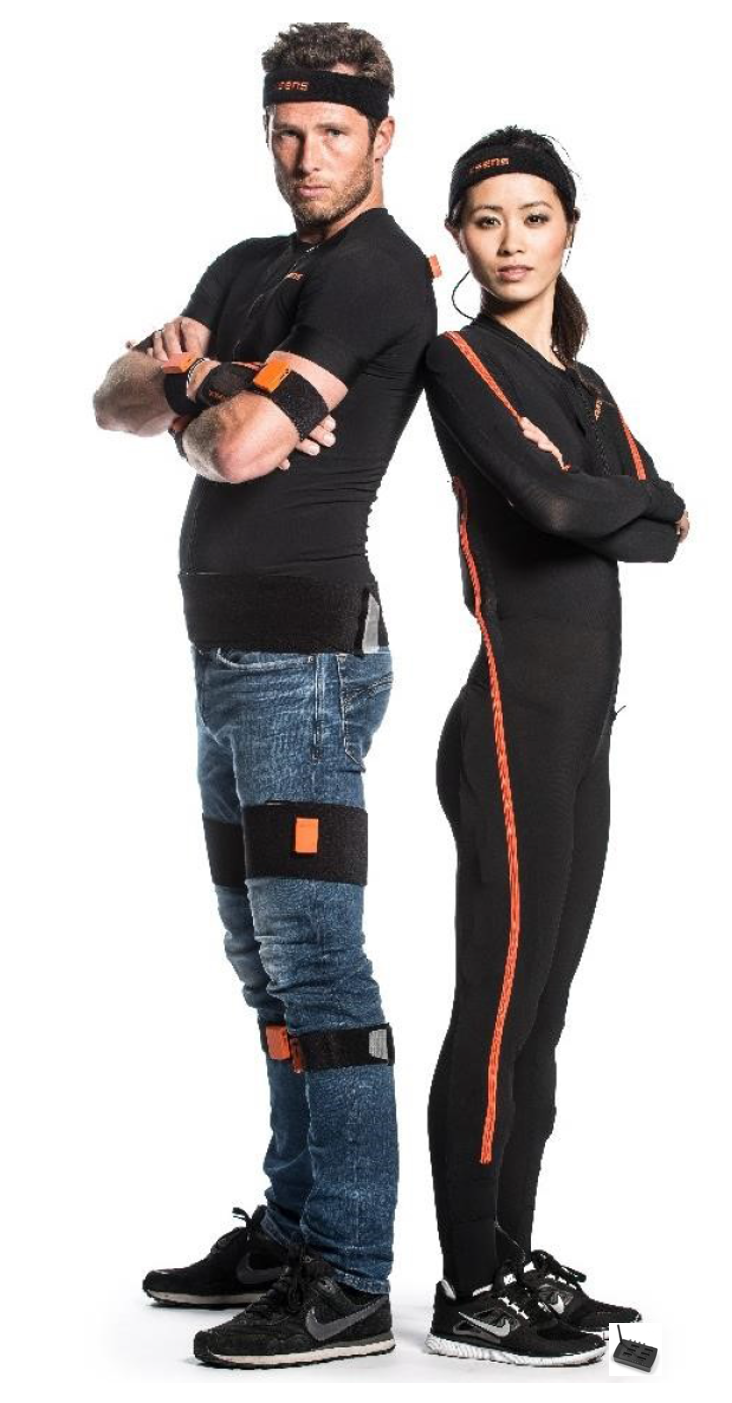

????Link版????????????????????????????????????Awinda版

2.1?MVN Link版

Link版包裝

MVN Link版配件

2.2?MVN Awinda版

MVN Awinda版

MVN Awinda版配件

3?軟件

MVN系統由MVN Studio軟件操作。MVN Studio有兩個版本：MVN Studio，MVN Studio PRO。并提供“終身性購買”與“年度支付”兩種方式。

版本對比

另外，MVN提供數據分析程序：MVN Analyze。

MVN Analyze是Xsens專有的動作捕捉軟件。它與Xsens MVN硬件配合使用來記錄，監控和檢查移動。

MVN分析包括

實時顯示：3D動畫、圖表、數據流、視頻。

3D輸出：關節角度、運動學、所有位置信息、身體重心、傳感器數據。

導出格式：ASCII（XML）、C3D、BVH，F(xiàn)BX、電影（AVI，M4V）

對以下提供支持：

?對各引擎的支持

Moven Studio Pro Software：

■??容易和快速的校準

■??實時預覽動作捕捉

■??同時紀錄與預覽

■??回放已記錄的動作數據

■??可輸出文件格式：

▲??BVH

▲??FBX

▲??MVNX - Moven open XML format

■??可輸出3D位置, 3D旋轉信息?(?可選: 3D acceleration-3D加速度,3D velocity, 3D angular rate角率, 3D angular acceleration角加速度)?，*.MPG and *.AVI?視頻格式

■??高度追蹤：跳躍及雙腳同時離地時，位置顯示正確，無身體重心位置偏離飄移小

■??同一軟件支持多人動作捕捉系統共用。

■??支持自定義場景。

■??提供全部的配置文件、場景資料、融合引擎模式。

■??hands-off Calibration快速校準即可投入使用。

■??支持參考攝像頭。

■??提供數據可通過軟件捕捉后，導入到Maya、3ds Max、Motionbuilder。

■??可支持電影格式輸出（Export as movie）。
