數字化性能樣機解決方案

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

數字化性能樣機是隨著CAD技術，虛擬樣機技術、CAE分析技術以及計算機技術的發展而提出的，以產品的結構關系搭建的帶有準確集合屬性定義的虛擬樣機為基礎，利用CAE的前置處理和建模工具創建產品的功能品質分析模型，在產品研發各階段用各種CAE工具對產品的功能品質進行即時協調及全面的仿真分析，用適用的可視化工具對產品的功能品質特性進行描述，實現在產品開發的全過程與用戶的緊密聯系，產生比傳統CAD技術更深層次更實質性的交流，它直接將人類的創造能力，設計師豐富的設計經驗與計算機強大的數據運算和數據存儲功能很好結合，把計算機輔助設計活動提升為積極參與的主動活動，形成優勢互補人機融合的產品設計開發環境。

數字化性能樣機系統的構成為：

1.設計與仿真計算軟件平臺，建立虛擬樣機的仿真模型并完成仿真試驗

2.性能樣機模型數據庫，對與虛擬樣機模型相關資源進行管理

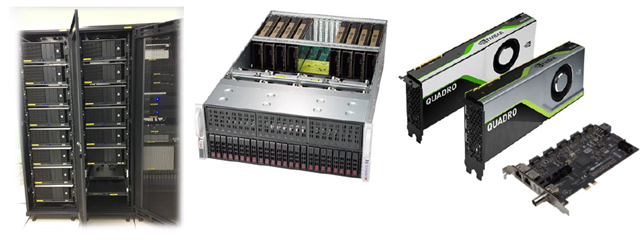

3.分布式計算平臺，實現性能樣機系統的分布式實時運行

4.可視化系統，提供性能樣機的表示和觀察手段，以逼真的圖形表示樣機及其運行結果。

我公司可為客戶提供分布式計算平臺和可視化系統。

通過分布式計算平臺，可將通常需要幾天的計算時間縮短為幾小時，在有限的時間范圍內達到必要和足夠的精度。

可視化系統包括虛擬現實顯示系統和可視化軟件。

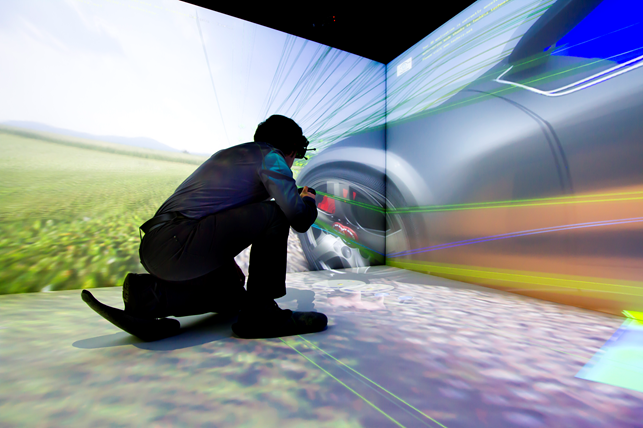

虛擬現實顯示系統為用戶提供一個立體的虛擬現實環境，使人沉浸在虛擬的環境中和虛擬世界交互。根據客戶應用需求，可選配不同規格的CADWall、CAVE，或者虛擬現實頭盔。

可視化軟件（Ensight、Techviz）將計算結果以彩色云圖、矢量圖、粒子流跡圖、切面等圖形方式或虛擬現實的方式顯示出來，或以文本、圖表等形式輸出，將產生的數字信息變?yōu)橹庇^的、以圖形圖像信息表示的、隨時間和空間變化的物理現象或物理量呈現在研究者面前，使他們能夠洞察。

?

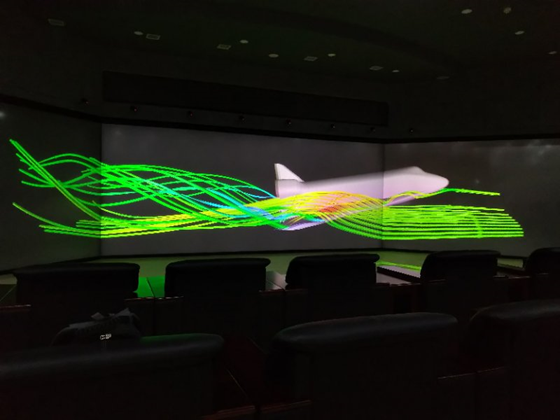

圖1 ?性能樣機可視化

目前，建立完整的性能樣機系統的條件已基本成熟，數字化性能樣機必將扮演極為重要的角色，成為設計、運行、仿真、鑒定和技術驗證的主要技術手段之一。
