結構虛擬樣機評審解決方案

?

產品進行三維結構設計完成后，針對設計數據需要進行DMU結構樣機評審，傳統基于PC上的CAD數據審查，存在數據量大，無法進行整車的評審、屏幕尺寸小、參與評審的人數受限，視角受限等問題，而通過虛擬現實技術，可以實現1:1沉浸式虛擬樣機評審，使設計師如同置身真實產品之前，可以真實感受產品尺寸、直觀發現設計干涉、提升溝通效率。運用虛擬現實系統進行結構樣機DMU評審成為當下用戶的主流選擇。

針對市場需求，和遠推出iVPD虛擬樣機評審系統，其架構如下圖所示：

虛擬樣機評審系統主要由以下三部分組成。

（1）虛擬樣機評審軟件平臺Techviz，TechViz以圖形圖像處理技術為基礎，可以直接將當前工作中使用的應用程序進行超高分辨率的可視化，而且支持多種VR顯示方案（包括頭戴式顯示器、單通道立體顯示系統、多通道立體顯示系統、CAD WALL 、CAVE等），輕松的創建1：1等比例顯示畫面。采用輕量化及數據優化技術，可實現整車數據的流暢顯示。

（2）立體顯示系統，為用戶提供一個立體的虛擬現實環境，使人沉浸在虛擬的環境中和虛擬世界交互。根據客戶應用需求，可選配不同規格的CADWall、CAVE，或者虛擬現實頭盔。

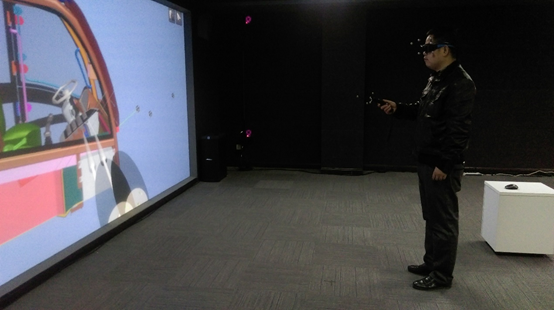

圖1 ?CAD Wall立體顯示系統

?

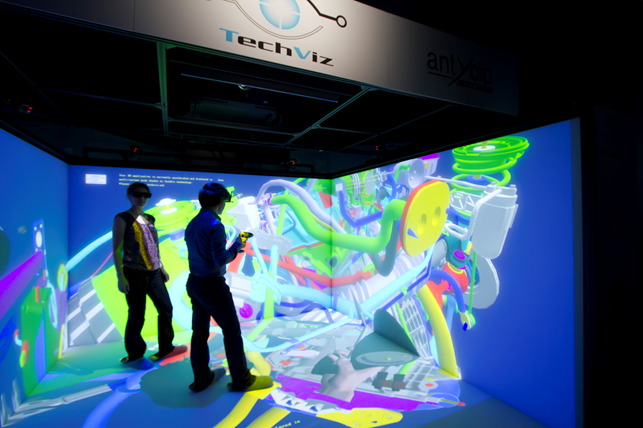

圖2 ?CAVE立體顯示系統

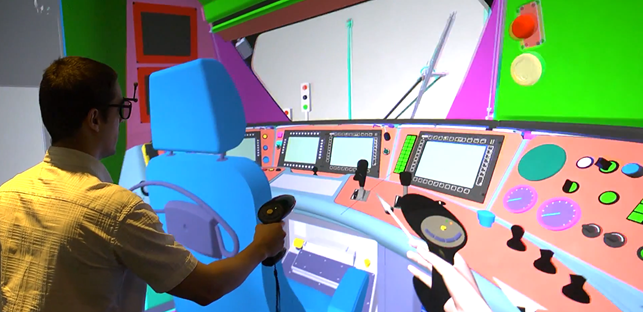

（3）ART跟蹤交互系統，負責采集使用人員的輸入信息，為人與虛擬環境自然交互提供基礎數據?？勺粉櫲搜鄄亢褪植康奈恢?，同時采用大范圍追蹤，允許人在虛擬現實環境中行走，實現自然的交互。

?

結構虛擬樣機評審系統可應用于于以下場景：

1.對整車設計進行檢查和監控，并指出相關的問題，以便保證設計質量和項目進度。

2.提供各類、各種檔次的可視化功能，用不同方式對結構樣車進行全方位的審視，評估和模擬真實的視覺效果。在虛擬現實系統中看到產品在真實世界中相同的效果，實現低成本、高效率的產品可視化模擬。

3. 對車型或部件間進行功能性分析，包括：機構運動，干涉、拆裝、空間和管理分析等。盡可能在數字化環境中進行與真實世界中相同的分析，使設計師在設計早期就發現問題，在設計的各個階段，及時、大量地進行各種分析，提高產品設計質量。

4. 檢查配置與零件完整性

?

結構虛擬樣機評審系統的應用，可以直觀進行多部門協同評審與決策，提升設計數據質量，減少后期工程變更，提高企業競爭力。

?

?
