近年來，汽車設計領域發生了顯著的變化。設計師們已經從傳統的二維繪圖轉向了三維建模，而工程師們則在首個實體原型誕生之前很久就開始測試概念車型。他們是如何做到的呢？這要?dú)w功于洞穴式虛擬環境（CAVE, Cave Automatic Virtual Environment）系統，這是一種虛擬現實技術，允許設計師或用戶在車輛的設計階段就在汽車周圍和內飾進行探索（目前主流的CAVE系統由投影系統或LED系統構成）。

通過使用CAVE系統，工程師和設計師能夠在虛擬環境中對汽車的每一個細節進行細致入微的檢查和調整，確保最終產品的每一個細節都達到最佳狀態。這種先進技術不僅加速了開發流程，還提升了產品的質量，使得新款車型能夠更好地滿足消費者的需求。

雷諾集團（Renault Group）全球第二大試車中心。配備了較先進的技術、試驗跑道、數十個測試臺，以及用于測試材料耐久性的“酷刑室”，當然還有CAVE（洞穴樣式虛擬環境）。產品人體工程學負責人lonut邀請我們踏入這個“平行宇宙”。

通過CAVE虛擬技術，工程師們可以在車輛實際制造之前，在高度逼真的CAVE虛擬環境中對其進行詳細評估和改進。這種沉浸式技術為團隊提供在汽車設計階段就發現并解決潛在問題，從而優化車輛的人體工程學和功能等問題。盡管這一切看起來像是科幻小說中的情節，但在雷諾試車中心，未來的技術已經成為現實的一部分，為工程師們能夠在虛擬世界中塑造未來的交通工具。

CAVE虛擬技術是一種很實用的設計工具，它讓汽車設計師、工程師能夠獲得如同現實環境中的模擬?？梢猿两谔摂M環境中評審車輛造型，評估駕駛員和乘客在安全、人體工程學和舒適性方面的感知，然后進行實時調整。

CAVE系統介紹

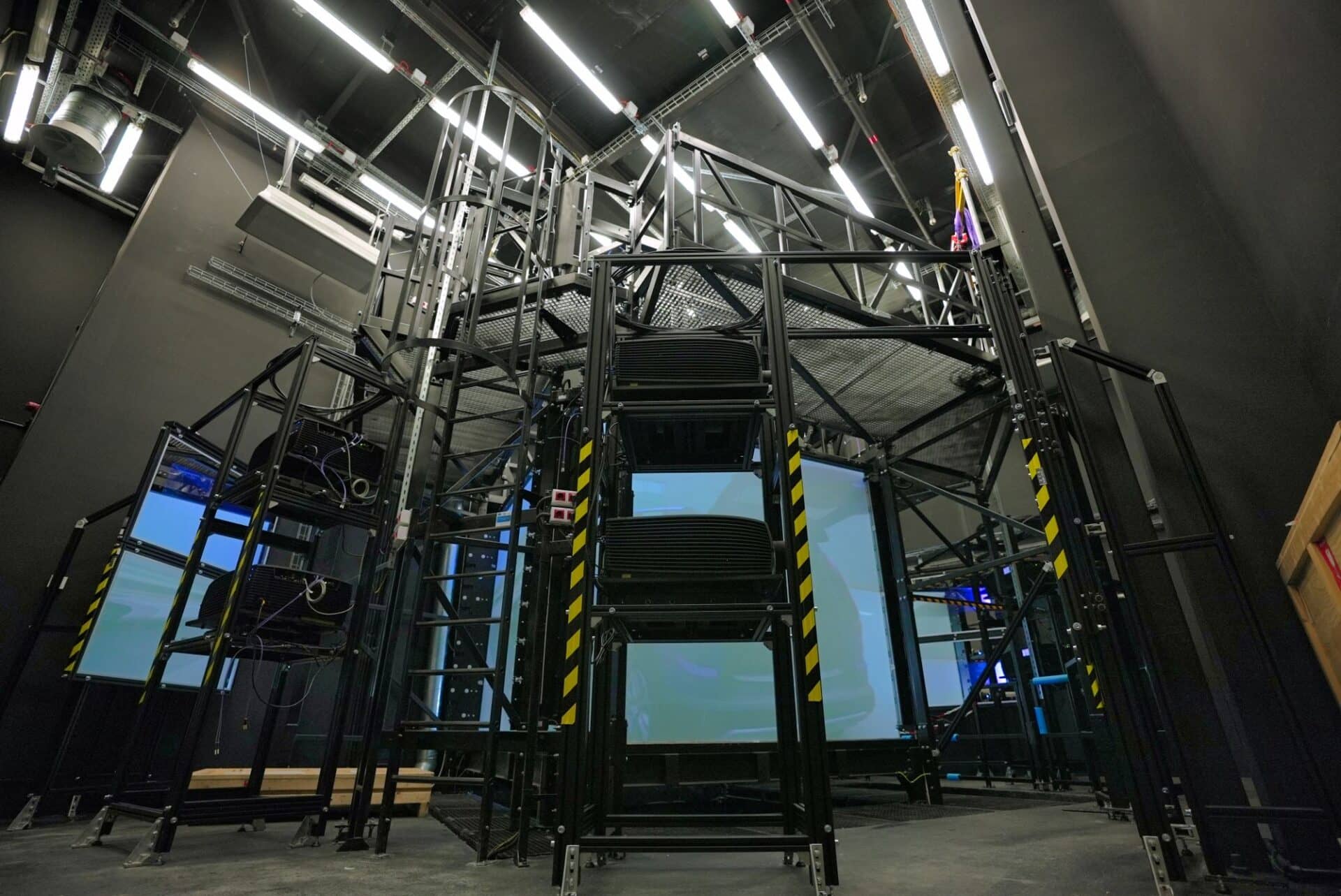

CAVE系統由5個屏幕和10個投影儀組成（或LED屏幕），提供六百萬像素的分辨率，通過投射立體視頻，這個沉浸式空間將用戶帶入一個全新的維度。用戶可以圍繞車輛走動并像對待真實模型一樣乘車體驗。車輛可以在全面檢查后通過幾次點擊進行修改，而這種檢查是借助3D眼鏡和測試者之間的多種互動完成的。事實上，一切都以六百萬像素提供的精度進行測試：從儀表板控制臺中的人體工程學、車輛不同角落的可視性、可達性、舒適性到設計細節。

這樣，工程師和設計師能夠在虛擬環境中對車輛的每一個細節進行詳盡評估和即時調整，確保最終產品既符合設計預期又滿足用戶需求。

CAVE是一個沉浸式的虛擬現實空間，由五個屏幕和十個投影儀組成。它是一個可以補充其他工具如虛擬現實頭盔使用的系統。得益于其相當于人類眼睛分辨率的高清晰度以及用戶之間的互動性，車輛在CAVE中被感知得如同現實環境中一樣。

雷諾集團的虛擬專家表示：“通過CAVE虛擬系統，我們能夠以極高的精度和真實的感受來評估車輛?？梢栽趲缀跖c現實無異的環境中體驗車輛，進行互動，并即時提供反饋。這種技術使得我們能夠在設計的早期階段就對車輛的各項特性做出精確調整，確保最終產品的質量?！?/span>

這種高度逼真的模擬環境不僅提升了設計和測試的效率，還為團隊協作提供了新的可能性，使工程師、設計師和其他相關人員能夠共同在一個共享的虛擬空間中工作。

借助CAVE系統，車輛被感知得如同現實環境中一樣。這種虛擬現實技術使得我們能夠在項目非常早期的階段驗證車輛的各項特性。通過減少物理原型的數量和降低后期修改的需求，我們每年能夠節省超過200萬歐元。

Ionut人體工程學產品負責人，指出：“CAVE使我們能夠在設計初期就對車輛進行全面評估，確保其符合所有預期標準。這不僅提高了效率，還顯著降低了成本?！?/span>

這種技術的應用不僅優化了開發流程，還確保了最終產品的質量和用戶體驗。

全新的虛擬世界

在CAVE空間里卻仿佛置身于山間小路上，這聽起來似乎不可能。但借助CAVE系統，測試人員經常被帶入復雜的任務場景中。例如，為了測試新款七座家庭用車Dacia Jogger的第三排座椅，一支由十三人組成的混合團隊被選中體驗這個虛擬環境。團隊成員包括不同身高（經過人體測量分析）、性別和職業的人，以確保盡可能貼近現實的感知。虛擬世界的路徑也被精心配置，用以測試各種感受：被動駕駛（如同駕駛時觀看影片，但踏板不活躍）、靜態驗證（如可視性、人體工程學、設計）以及物理感知（如舒適性和安全性）。

在CAVE沉浸式體驗后的反饋促使車輛架構進行了調整：第二排座椅向前移動了20毫米。這一改動反映了CAVE技術如何通過真實的用戶體驗反饋來優化車輛設計，確保最終產品能夠更好地滿足用戶的實際需求。

我們優化了內部模組解決方案，并創建了一個對所有乘客都非常舒適的第三排座椅。借助CAVE，我們能夠?qū)崟r(shí)調整座椅位置，而不會影響項目的進度。新款車型的內部模組性通過CAVE得到了顯著提升。

Ionut人體工程學產品負責人，表示：“通過CAVE技術，我們能夠在設計階段就實現高效且靈活的調整，確保最終產品的舒適性和功能性。”

雷諾集團的VR專家負責人表示：“多個工程師將能夠同時在同一輛車上進行協作互動。利用mini LED技術，我們可以在普通的項目評審室中快速建立CAVE系統，從而迅速驗證設計方案?！?/span>

借助CAVE系統帶來的快速驗證、多次試驗、經濟效益以及工程師間的互動等優點，體現了企業品牌的核心理念：制造符合客戶需求的汽車。為新款車型的用戶提供可以體驗到這些改進成果，感受到車輛如何更好地滿足他們的需求。

總結來說，CAVE系統不僅加速了設計和開發流程，還確保了最終產品能夠更貼合用戶的實際使用情況，為車企帶來了顯著的競爭優勢。
