當今汽車行業正經歷百年未有之大變局，國內外車企之間產品競爭激烈。隨著汽車研發進程的大幅加速，如何保證設計品質的前提下提高研發效率，這是全球車企面臨的主要挑戰之一。

　　汽車在研發過程的不同階段需要進行各種多輪的驗證，其中整車人機的驗證尤為關鍵，扮演著越來越重要的角色。傳統的驗證方式中，主要依靠實體臺架進行驗證，但傳統的驗證方式存在效率低、成本高，周期長等諸多問題，無法滿足車企當下對研發要更快一點的需求。作為中國最大的自主品牌之一的XX車企也被同樣的問題所困擾。

一、傳統整車人機驗證手段

　　傳統驗證方式，在研發每個車型都需要制作實物臺架或樣車模型來進行驗證。在整個汽車研發周期內，一款車型需要多次大量的修改，每次重大的修改都面臨著臺架的重新改變，這就導致以下問題：

• 時間和成本高:需要制造多個實物臺架或樣車模型、每次制造實物長則一二個月短則半個月，時間周期長，也需要投入大量的資金費用，成本高；

• 業務場景受限：傳統驗證方法受到技術的限制，無法覆蓋車輛在駕駛前后過程中所有可能出現情況和場景，導致驗證結果受限及不全面性。

• 不能適配多款車型：為某車型制造的實物臺架或樣車只能匹配單一車型，無法適配車企在研的其它平臺，導致能在臺架上驗證車型受到限制；

• 缺乏靈活性：一旦實物臺架或樣車制造完成，就難以進行修改和調整。導致在后期發現問題時需要重新制造樣車。

二、基于XR技術的柔性臺架整車人機虛擬驗證

　　為有效解決傳統手段的不足，和遠基于十多年的XR技術積累及對汽車制造業務的深刻理解。為該車企建設了一套“基于XR技術的柔性臺架整車人機虛擬驗證系統”。

　　該系統可以有效解決傳統方式的缺陷，同時也可滿足車企面向未來新一代智能汽車的研發驗證需求。目前國際主流大型車企都在大力推行的一種創新虛擬研發驗證手段。

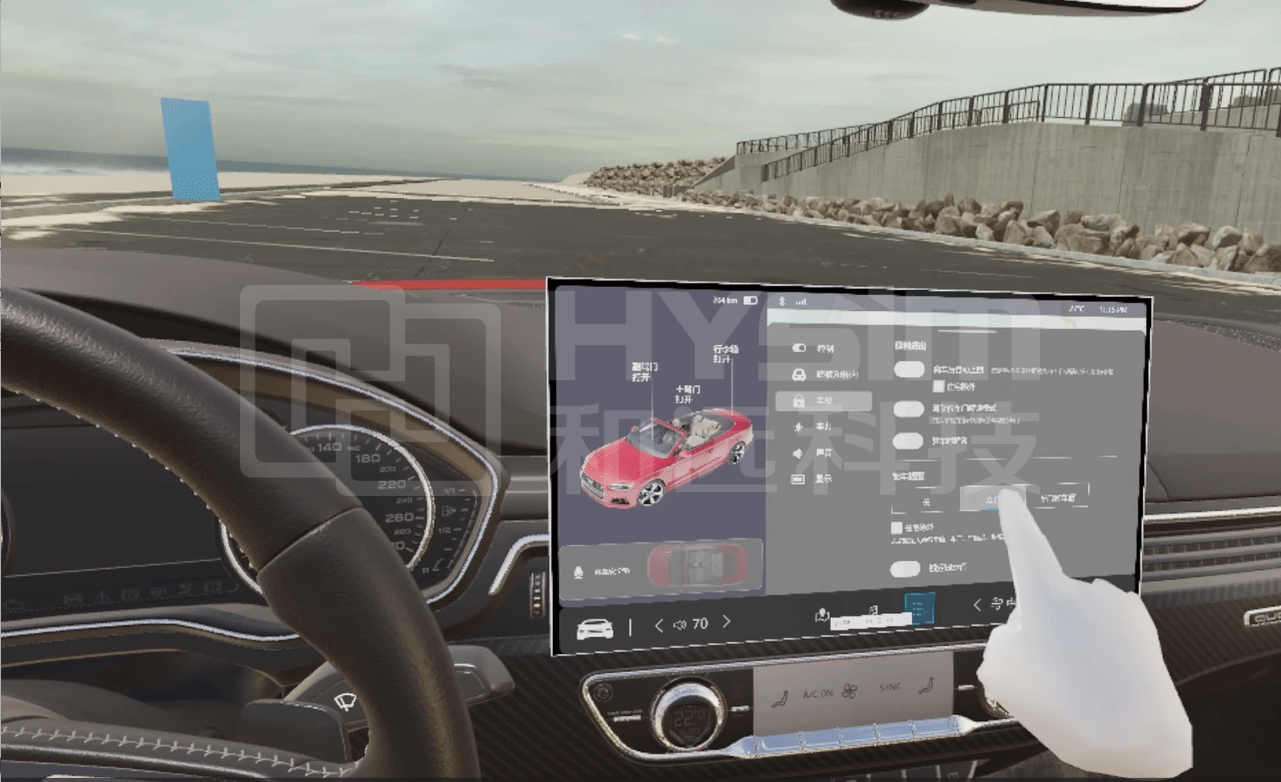

　　它可以快速適配在研的多款車型，通過實物臺架與虛擬數字模型相結合的方式，進行第一人稱真實體驗評審驗證?？梢蚤_展對造型設計的內飾外觀材質、光影造型評審；HMI設計的人機交互操作評審；人機工程的空間、視野、上下車方便性、操作便利、整車儲物空間等評審驗證；語音控制、多模態識別、智能駕駛體驗評審等等多種業務場景的進行全方位評審驗證?？蛇M(jìn)行專業的多人協同評審并及時發現和修改問題，大大提高研發的質量、提高效率及縮短周期。

三、項目建設方案

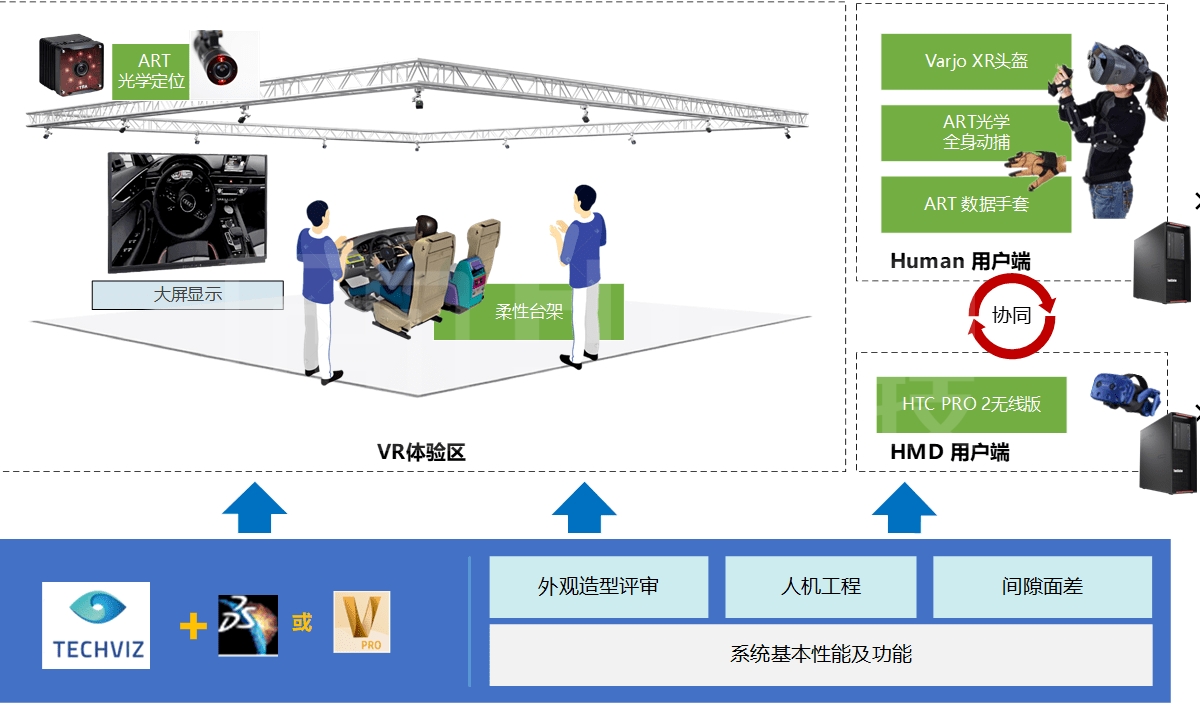

　　項目主要由柔性臺架、光學追蹤系統、動作捕捉系統、高清XR顯示系統、XR評審軟件五部分構成；

• 柔性臺架

• 光學追蹤系統

　　根據實驗室的場地空間，及車型的最大空間驗證需求。我們配置了一套先進的工業級ART光學蹤蹤系統，能滿足在5m*8m范圍內的全場景空間對實物的實時追蹤。光學攝像頭擁有300hz的刷新率，分辨率達到130萬像素,對物體的追蹤精度達到0.1mm級別，能有效確保柔性臺架的機構部件運動、實物部件與虛擬模型數據之間的位置、角度精準匹配對齊。實現虛擬與實物空間位置一致性。

• 動作捕捉系統

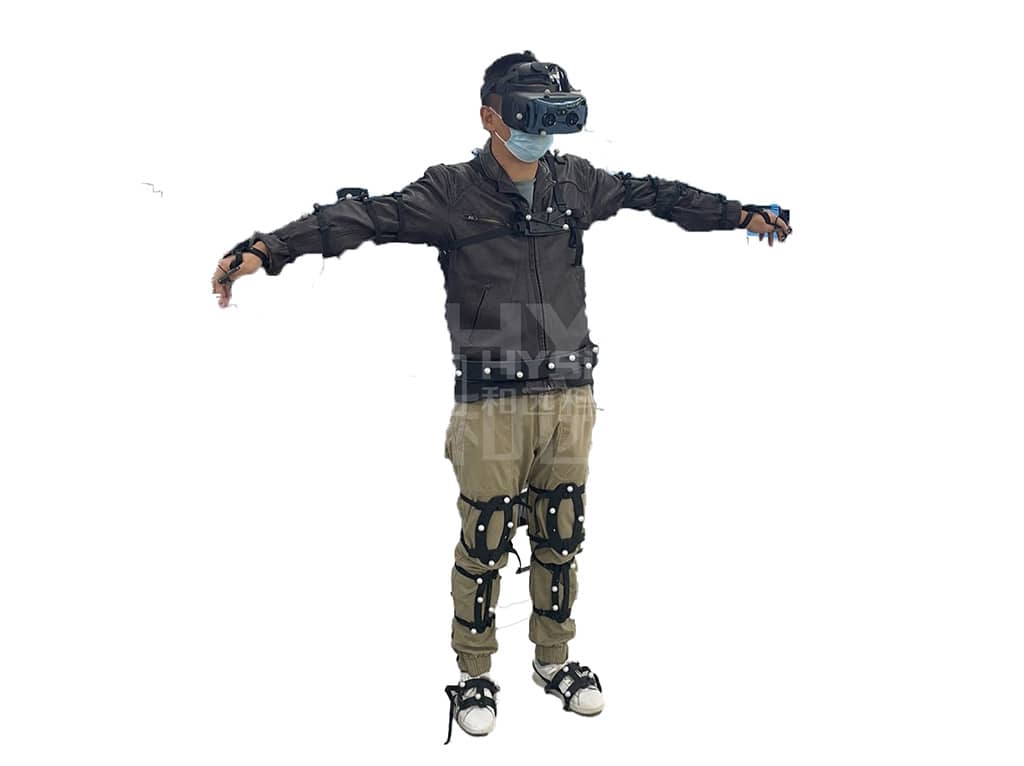

　　要達到逼真的人機虛擬驗證，必要條件是要實現將真實體驗人員的身高尺寸及肢體動作能實時的在虛擬環境中體現出來。為此該系統配置了2套同光學追蹤同一規格的工業級先進的全身動作捕捉系統。通過捕捉真實人體全身動作和手指動作，獲得動作和位置數據并實時驅動虛擬環境中的數字人運動，使驗證人員在虛擬環境中也能感覺仿佛自己就在真實場景下進行體驗評審的效果，從而實現對車輛方案評審的真實感和準確性。

• 高清XR顯示系統

　　在對造型進行外觀內飾的色彩、光影，材質評審時，要求XR顯示設備必須在色彩還原度、畫面清晰度及視野范圍等核心指標方面要達到接近真實狀態，因此我們采用了先進的工業級頭顯Varjo XR3。它達到了人眼分辨率的全幀仿生顯示器水準，色彩空間覆蓋93% DCI-P3，單眼達到2880*2720分辯率，視場角達到115度。除此之外，還具備眼部追蹤、裸手動作識別，MR混合功能，可以支持該車企對于智能汽車的多業務場景評審驗證需求。

• XR評審軟件：

　　針對整車工程的Catia數據，我們采用了無需導入導出進行數據轉換的XR評審軟件TechViz。它直接讀取原始軟件數據，可支持超大規模整車幾十個G的數據，結合各個XR系統設備進行驗證評審。對于驗證人員而言，可最大化減輕學習和操作使用難度，且在數據準備階段無需提前花時間來處理，極大的提高了評審驗證的效率。

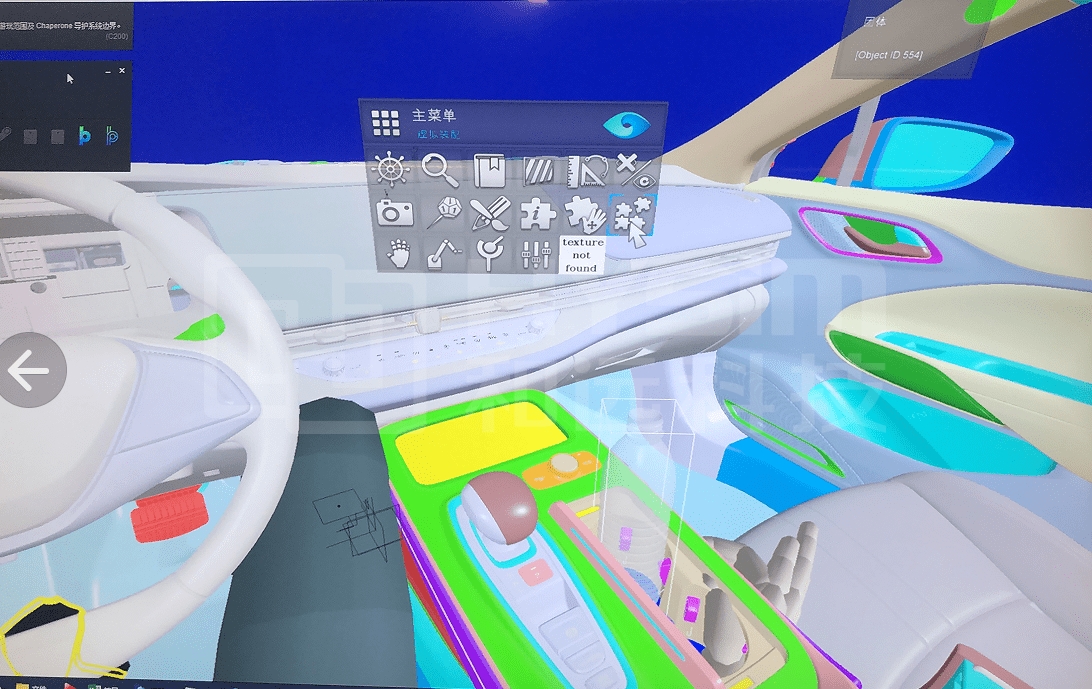

　　對于造型及HMI部門的數據，我們保持與業務部門使用的VRED數據同步。針對設計部門的場景驗證需求，定制二次開發了一套在VRED中進行各類業務場景評審的功能模塊。

　　同時，和遠科技將多年積累的專為此類解決方案研發的mHuman人機仿真系統，把各個子系統有效的進行融合，確保了整個系統的協同穩定工作。

四、使用后的效果

　　通過該系統的建設，該車企在開展整車人機驗證評審方面取得了顯著改善。并且計劃持續探索XR技術的應用，不斷優化驗證流程，打造更加智能、高效的研發體系，為用戶提供更優質的產品和服務，主要體現在：

　　降低企業成本：采用XR虛擬驗證，減少了實體臺架模型的制作數量，提高了評審的準確性，降低因驗證不充分導致的返廠率，有效降低企業成本。

　　全面驗證產品：通過XR虛擬驗證，可開展駕駛可視性、上下車方便性、操作便利性、儲物空間、HMI操作、乘座空間感等各類場景的驗證。解決了驗證場景的限制，使工程師可以更客觀全面的評估車輛設計方案的合理性，大大提高車輛設計品質。

　　提高決策效率：通過在虛擬環境中進行多人多角度協同評審，使設計人員之間能夠在同一個場景下查看和分析評審車型方案，并進行直觀的討論和決策，可極大提高決策效率和溝通效果；

　　縮短研發周期：通過可調節的柔性臺架與虛擬數字模型的搭配，可快速匹配在研的多款車型。有效解決每個車型制造實物的長時間周期問題。同時也可多頻次的開展評審，減少準備時間，有效節約研發時間。

五、總結

　　基于XR技術的柔性臺架整車人機虛擬驗證系統是一種先進的驗證手段，可以幫助各專業部門工程師更快速、更準確地評估車輛設計方案的準確性、合理性?？梢詭椭髽I(yè)在降低成本，縮短研發周期, 提升車輛研發質量等方面的目標提供一種新的研發手段。

　　XR整車人機虛擬驗證系統是未來汽車研發不可或缺的手段，將助力車企在競爭激烈的市場中保持更快更強的研發速度，引領汽車產業高質量發展，加快推進新質生產力。
